Изоляция газопроводов

Сегодня единая система газоснабжения России является самой большой в мире. Протяжённость одних только магистральных газопроводов в её составе более 168 тысяч километров.

Она осуществляет непрерывный цикл доставки газа от места добычи до конкретного потребителя и принадлежит Газпрому – крупнейшей газотранспортной компании мира.




Очевидно, что для того чтобы газопроводы оставались длительное время удобными и производительными, чтобы вероятность возникновения аварий была сведена к минимуму, борьба с такой проблемой газопроводов, как коррозия, должна проводится на высоком техническом уровне.

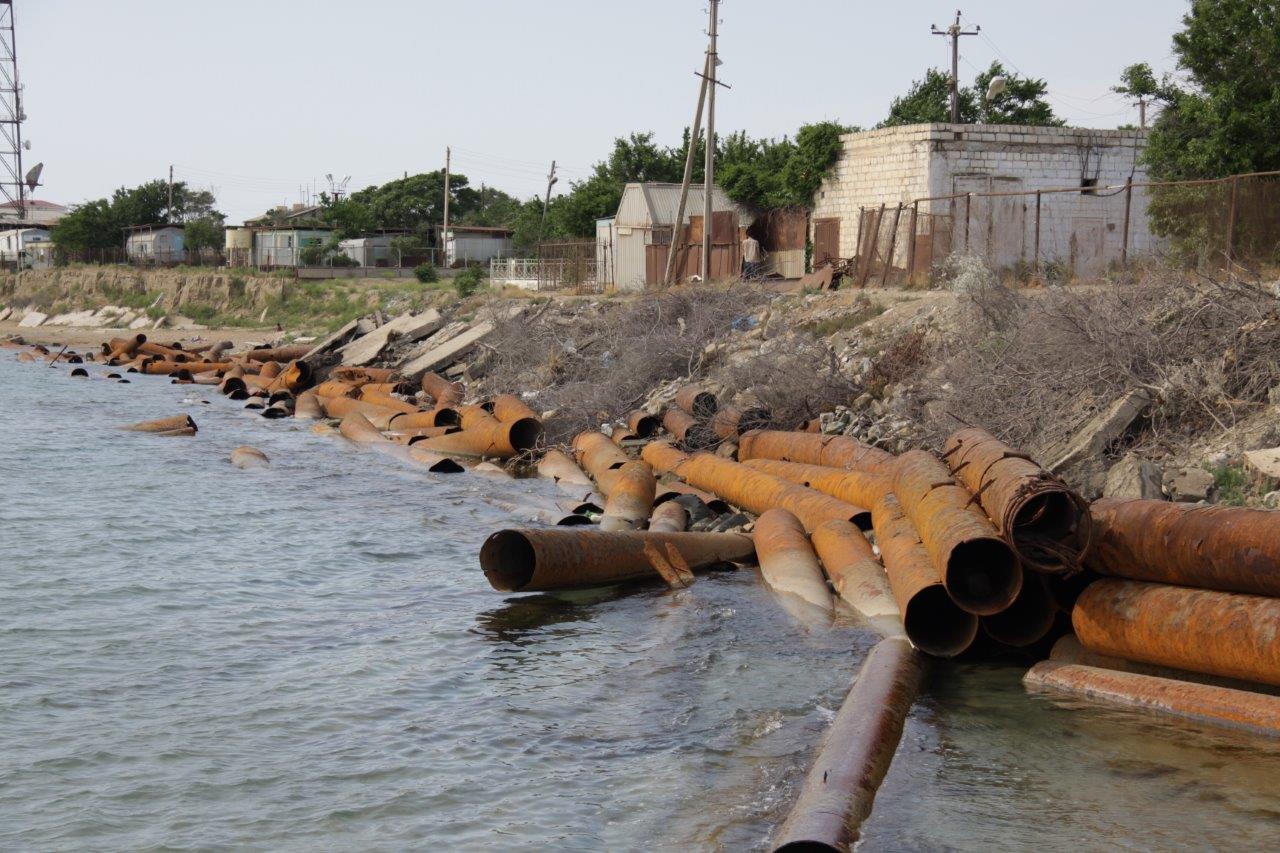

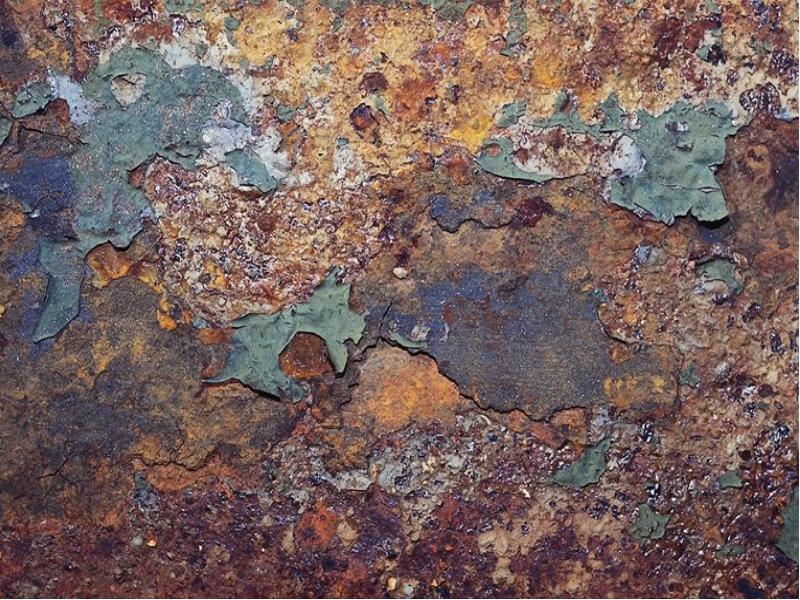

Коррозия газопроводов – это разрушение труб вследствие электрохимического или химического негативного воздействия окружающей среды. Природа  электрохимической коррозии заключается в том, что металл самопроизвольно разрушается в результате его воздействия с электролитами, которые обладают большой электропроводностью. Как правило, это вода, различные водные растворы кислот, щелочей, а также расплавленные соли. На поверхности металла в различных участках трубы возникают анодные и катодные процессы, и именно на анодных участках образуется коррозия. Для борьбы с этим видом коррозии используется активный метод, заключающийся в отводе токов, попадающих на газопровод обратно к источнику через изолированный проводник, который соединяет газопровод с минусовой шиной дренажной подстанции – катодная защита.

Если говорить о так называемой почвенной коррозии, то для борьбы с ней применяют пассивный метод. Изоляция газопроводов в этом случае осуществляется  нанесением на поверхность труб покрытий, предохраняющих газопровод от контакта с окружающим грунтом. Вообще, чем изолируют газопроводы? Все конструкции защитных покрытий подробно описаны в п.6 ГОСТ 9.602-2005 (Единая система защиты от коррозии и старения подземных сооружений)


Можно выделить два основных вида изоляции подземных газопроводов.

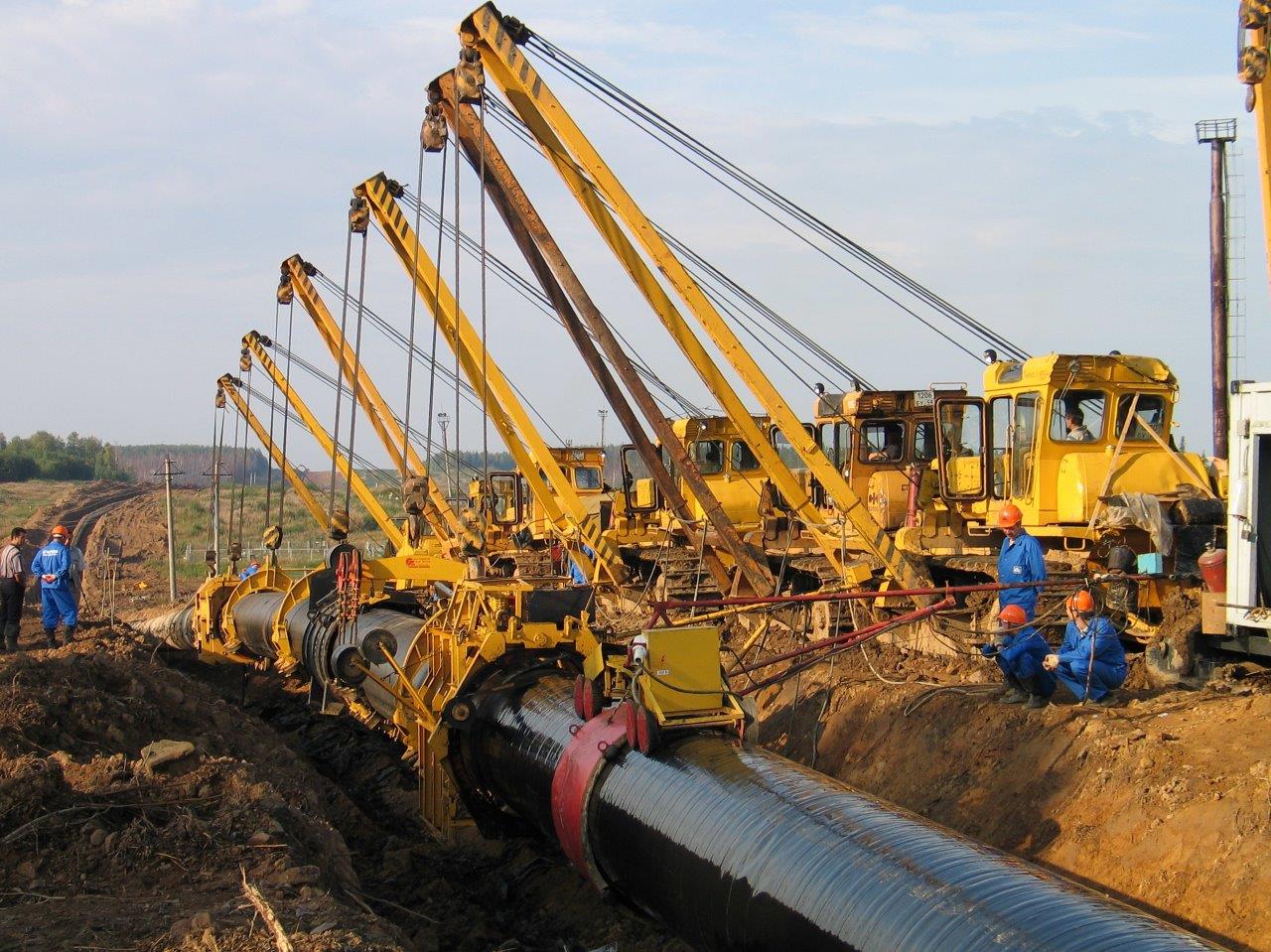

Первый – это переизоляция действующих газопроводов с целью продления срока их службы. Может быть выполнена при помощи липких полимерных лент на основе ПНД (полиэтилена низкого давления) или с помощью термоусаживающихся лент на основе ПВД (полиэтилена высокого давления) с мастично-битумным адгезионным слоем. Переизоляция газопровода достаточно дорогой и трудоёмкий процесс, но тем не менее стоимость работ по переизоляции значительно ниже затрат на прокладку новой трубы.

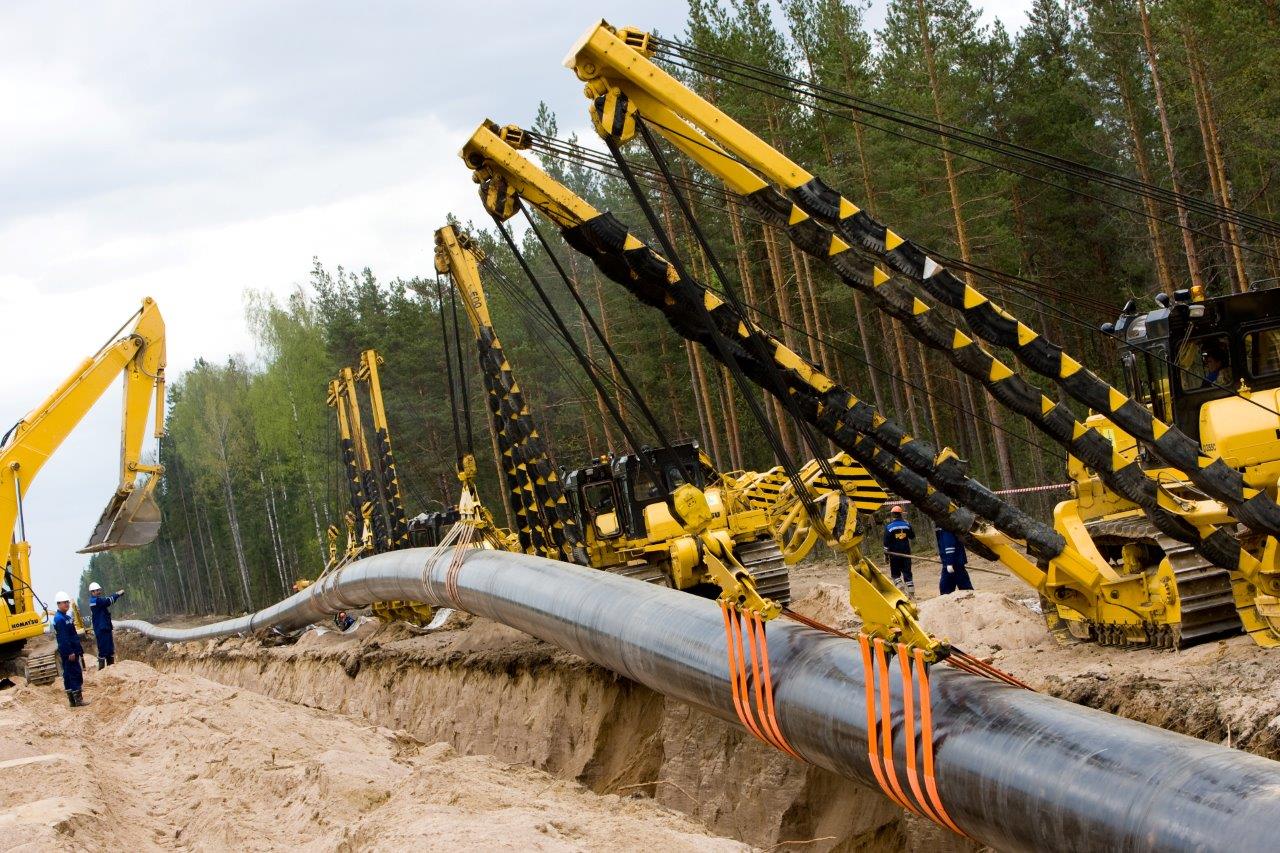

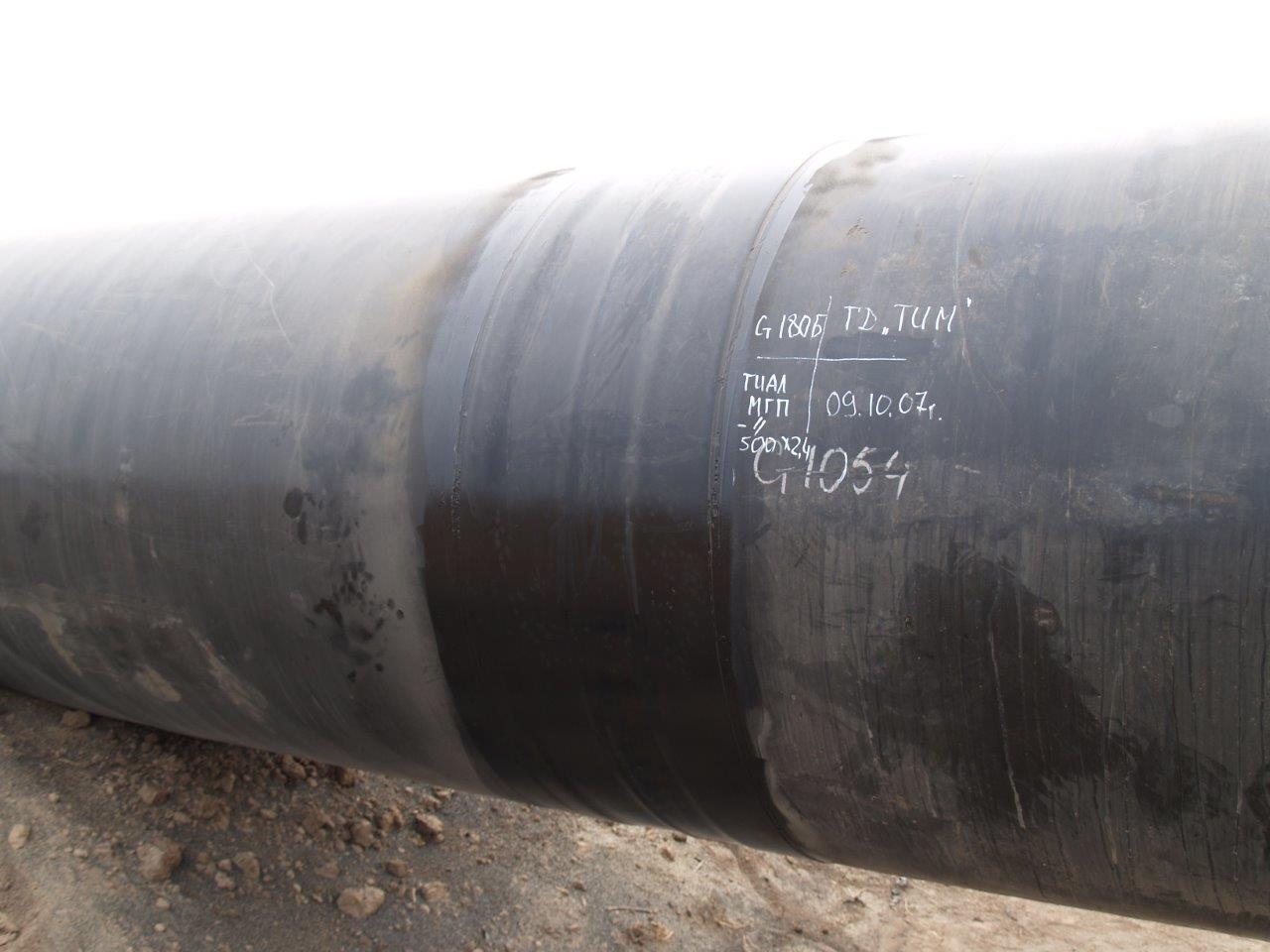

Второй – строительство новых газопроводов, с заводской полимерной усиленной или весьма усиленной (ВУС) изоляцией. ВУС-изоляция представляет из себя трёхслойное покрытие, которое на сегодняшний день является оптимальным при строительстве газопроводов в регионах с экстремальными погодными условиями. Изоляция газовых труб при этом надёжна, ведь нанесение покрытия происходит в идеальных заводских условиях. Однако изоляция стыков газопроводов выполняется в трассовых условиях, поэтому качество и долговечность изоляции стыка должно соответсвовать качеству заводской изоляции тела трубы.  При проведении монтажных работ применяются термоусаживающиеся изоляционные манжеты с термоплавким адгезивом и эпоксидным праймером ТИАЛ-МГП, включенные в реестр Газпрома.

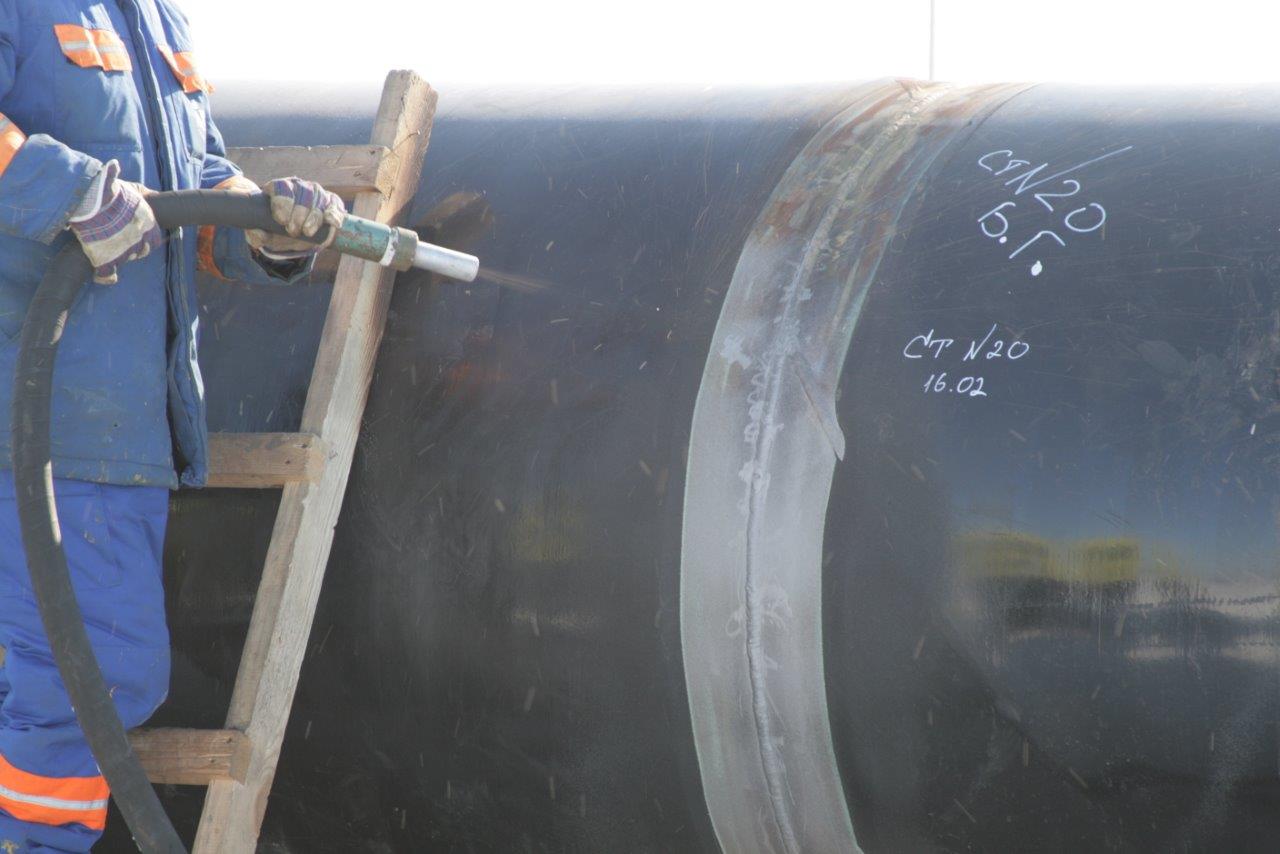

пескоструйная обработка стыка

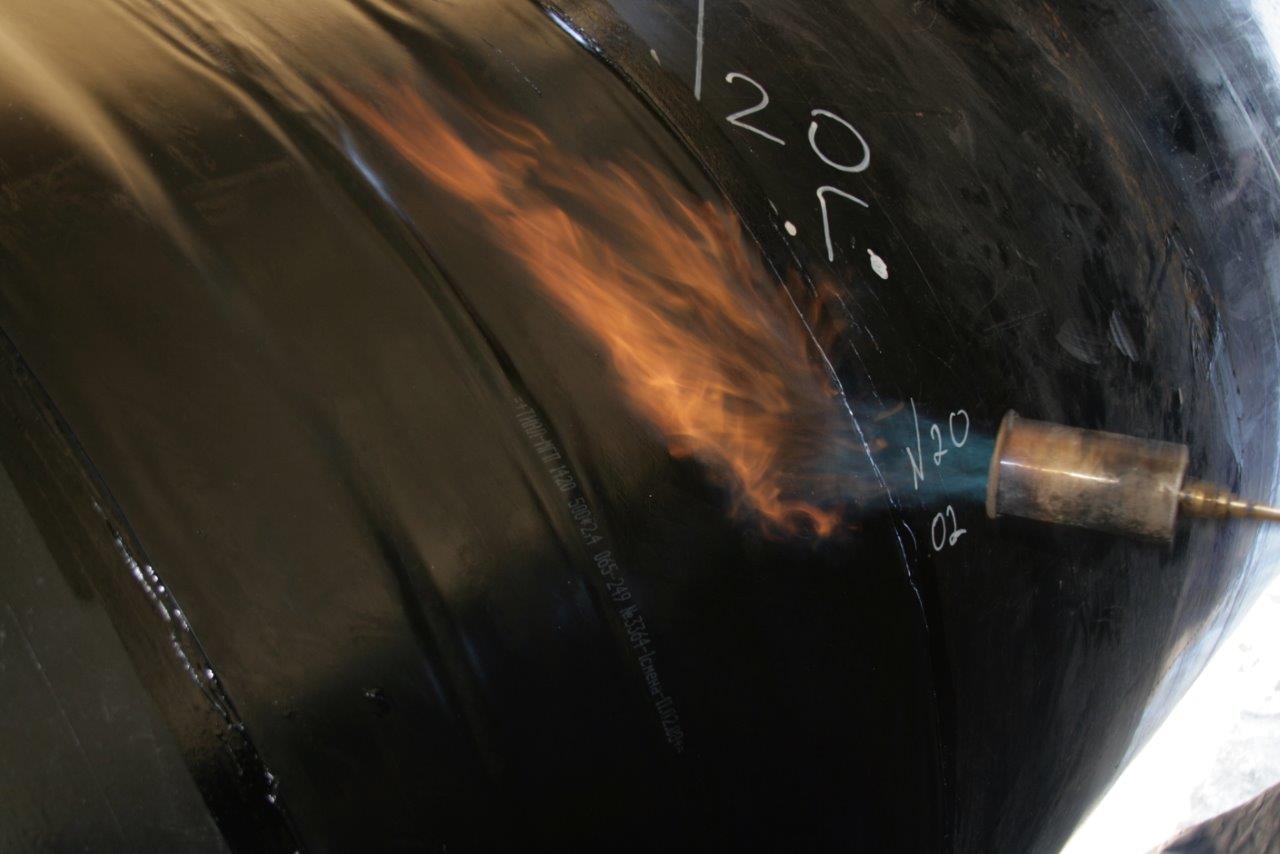

усадка манжеты на газопровод

Использование современных материалов и технологий позволяют эффективно бороться с коррозией и исключить ненужные траты на переизоляцию газопроводов.











ТИАЛ-МГП

Манжета для антикоррозионной защиты

сварного шва

>>













Лента ТИАЛ

Для изоляции отводов,

тройников и других

элементов

газопроводов

>>









 ТИАЛ-ЛО

Лента-обертка для

 переизоляции газопроводов

>>












ТИАЛ-ЛО-Б

Полимерно-битумная

термоусаживающаяся лента

>>





www.tial.ru/tialzp



ТИАЛ-З, ТИАЛ-Р

Ремонтный комплект

для восстановления

поврежденной заводской ВУС-изоляции

>>
