Лента ТИАЛ-Л







ТИАЛ-Л представляет собой термоусаживающуюся ленту, предназначенную для базовой изоляции основного тела стальной трубы или антикоррозионной защиты деталей трубопроводов непосредственно в трассовых или заводских условиях, с рабочей температурой эксплуатации до +60оС.

ТИАЛ-Л имеет двухслойную конструкцию (полиэтиленовая основа и термоплавкий адгезив). Применение ленты ТИАЛ-Л возможно также совместно с двухкомпонентным жидким эпоксидным праймером, тем самым образуя трехслойную антикоррозионную защитную систему. Лента ТИАЛ-Л наносится на изолируемую поверхность методом спиральной намотки с взаимным перехлестом витков.

При нагревании основа ленты подвергается термоусадке, адгезив размягчается и заполняет все неровности рельефа, образуя однородное покрытие и обеспечивая великолепную адгезию и диэлектрическую сплошность получаемого покрытия.

Лента ТИАЛ-Л стандартно поставляется в виде рулонов по 30 погонных метров. Праймер фасуется комплектами на 1 п.м. трубы конкретного диаметра.

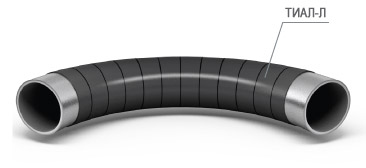

Изоляция отводов (гнутых вставок) в трассовых условиях

Двухслойная антикоррозионная  изоляция отводов (гнутых вставок) стальных трубопроводов  в трассовых условиях может быть выполнена спиральной намоткой термоусаживающейся ленты ТИАЛ-Л  (ТУ 2293-004-58210788-2005) или ТИАЛ-М (ТУ 2291-002-58210788-2004). Для получения трехслойной изоляции и обеспечения гарантированнного качества двухслойной изоляции отводов при низких температурах нанесения изоляции и отсутствии пескоструйной очистки отводов, необходимо дополнительно применять эпоксидный двухкомпонентный праймер "ТИАЛ-П".

Расход ленты для изоляции отводов типовых диаметров труб, изготовленных с различными радиусами поворота, приведен в табл.1. В ней общая длина изолируемого участка отвода и труб (после приварки отвода) расчитана по формуле:

L=(2П(Rп+Dн/2)/4)+450мм, где:

П=3,141, Rп- условный радиус поворота, равный 1,5…2,0…2,5 или 5,0 Dу,  Dн- номинальный диаметр отвода, а 450мм - это по 150мм не изолированной трубы в зонах сварки и по 75мм нахлеста ленты на заводскую изоляцию труб.

Количество комплектов праймера, необходимых для изоляции одного отвода, определяется общей длиной изоляции, взятой из  таблицы №1,  и ниболее целесообразной нормой фасовки праймера. Последняя может расчитываться на 0,5 пог.м. отвода (трубы)  (для лент шириной до 225мм при положительных температурах проведения работ и 150мм при отрицательных температурах)  или 1,0 пог.м (для лент  шириной свыше 150мм при отрицательных температурах нанесения) соответствующего диаметра. Пример для заявки (и, соответственно, маркировки праймера:"ТИАЛ-П (А+Б)219.500") или  "ТИАЛ-П(А+Б)720.1000"

5. Для фиксации последнего витка ленты необходима одна замковая пластина ТИАЛ-ЗП. Ее длина определяется шириной ленты, ипользуемой для изоляции отвода, а ширина- диаметром отвода (для диаметров до 100мм - 50мм, от 100 до 200мм - 80мм, от 200 до 480мм -100мм, от 500 до 1000мм -125мм, свыше 1000мм- 150мм). Например: при золяции отвода диаметром 159мм потребуется "ТИАЛ-ЗП 150х80", а для диаметра 273мм- "ТИАЛ-ЗП 150х100"

Технологическая инструкция по изоляции отвоодов (гнутых вставок) и видеоролик представлены на сайте компании
