Ремонтный комплект ТИАЛ-Р и ТИАЛ-З







ТИАЛ-Р, ТИАЛ-З - материалы для ремонта нарушенного заводского полиэтиленового покрытия трубопровода: изоляции усиленного типа (УС) и изоляции весьма усиленного типа (ВУС-изоляции).



 Материалы применяются совместно для восстановления полиэтиленового покрытия:



  • ТИАЛ-Р - ремонтная заплата, армированная стеклосеткой.
  • ТИАЛ-З - заполнитель дефектов.



Данная конструкция обеспечивает надежную и долговечную изоляцию повреждений, при гораздо меньшей стоимости ремонта, чем при использовании известного ремонтного материала от Raychem - клеящего карандаша PER Melt Stick.



Ремонтные комплекты ТИАЛ бывают двух видов (отличаются шириной и длиной материалов), и предназначены для ремонта 1 м2 повреждений полиэтиленовой изоляции:


- Ремонтный комплект ТИАЛ (ТИАЛ-Р 455х1,6х3500, ТИАЛ-З 450х2,0х3500)


- Ремонтный комплект ТИАЛ (ТИАЛ-Р 225х1,6х7000, ТИАЛ-З 450х2,0х3500 )



По желанию заказчика ремонтные материалы могут поставлять в рулонах по 30 погонных метров.





Ремонтный заполнитель ТИАЛ-З - это сложная клеевая композиция на основе сополимера этилена с повышенной температурой плавления. При расплавлении обладает свойством высокой текучести, благодаря чему заполняет все неровности рельефа поверхности и обеспечивает высокую адгезию к стальной поверхности, полиэтилену и ремонтному материалу ТИАЛ-Р.



Ремонтная заплата ТИАЛ-Р представляет собой двухслойную конструкцию состоящую из облученного высокопрочного полиэтилена, с пониженными свойствами усадки и клеевого слоя - сэвилена с вплавленной в него армирующей стеклосектой. Обладает стойкостью к сдвиговой деформации и высокой адгезией к заводским полиэтиленам всех типов, а армированная конструкция предотвращает от нагрузок вызванных трением.









Технология нанесения

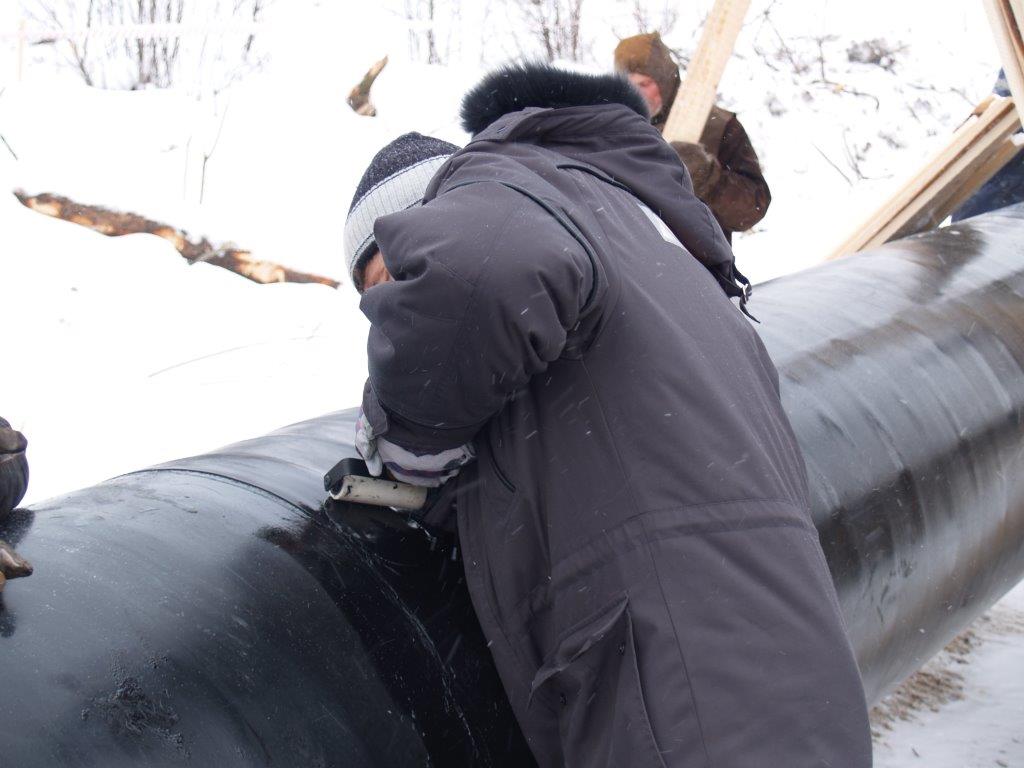

Нагреть ремонтируемый участок полиэтиленового покрытия до температуры 100 +/-10оС и удалить испорченное заводское покрытие. Удаление производить шпателем, ножом. Сгладить острые кромки покрытия, повысить шероховатость покрытия (наждачной бумагой) вокруг участка с удаленным покрытием на расстояние 75мм. Удалить следы ржавчины с ремонтируемого участка трубы наждачной бумагой.









Нагреть стальную и полиэтиленовую поверхность до 100 +/-10оС (прилегающую к зоне дефекта на расстоянии 100 мм) ремонтируемого участка. Нанести ремонтный заполнитель (предварительно отрезанный в размер) на стальную и полиэтиленовую  поверхность трубы. Нагреть его газовой горелкой, заполнить дефект и равномерно размазать шпателем по полиэтиленовой поверхности (прилегающей к зоне дефекта на расстояние 75мм).


Нагреть клеевой слой ленты ТИАЛ-Р (предварительно лента вырезается в размер, с нахлестом на заводское покрытие 40-50мм). Нагрев ленты производить до появления блеска клеящего слоя.

Установить ленту ТИАЛ-Р на ремонтируемый участок трубы так, чтобы клей ленты ТИАЛ-З выступал из под нее на расстоянии не менее 20мм. Нагреть нанесенную ленту газовой горелкой и прикатать роликом, выкатывая из под нее сгустки клея и пузыри воздуха прикатывающим роликом.


После установки под лентой ТИАЛ-Р не должно находиться пузырей воздуха, ее поверхность должна быть ровной, без морщин и складок, которые удаляются при помощи прикатывающего силиконового ролика.
