Термоусаживающаяся манжета ТИАЛ-М







Для осуществления качественной изоляции стыков трубопроводов, газопроводов, нефтепроводов, водопроводов в полевых условиях применяется комплект манжеты ТИАЛ-М, с рабочей температурой эксплуатации не выше 60°С.

Комплект манжеты ТИАЛ-М разработан совместно с АО "АК "Транснефть" и включён в реестр основных видов продукции, закупаемой АО "АК "Транснефть".

Также компанией ТИАЛ выпускаются модификации комплектов манжеты ТИАЛ-М - это манжета ТИАЛ-М80, с рабочей температурой эксплуатации до 80°С; и комплект манжеты ТИАЛ-МГП разработанный  совместно с ООО «Газпром ВНИИГАЗ» специально для компании ОАО «Газпром», и включенный в реестр изоляционных материалов компании Газпром.

Манжета ТИАЛ-М имеет двухслойную конструкцию (полиэтиленовая основа и термоплавкий адгезив), а при применении с двухкомпонентным жидким эпоксидным праймером, образует трехслойную антикоррозионную защитную систему, аналогичную заводскому изоляционному покрытию трубопровода – изоляции весьма усиленного типа (ВУС изоляции).





Верхний, полиэтиленовый радиационно-химически модифицированный слой манжеты ТИАЛ-М обладает свойством термоусадки и имеет высокую стойкость к УФ излучению. На него нанесен термоплавкий клеевой слой из композиции сопополимера этилена с винилацетатом, который обладает высокой адгезией, стойкостью к сдвиговым деформациям и сопротивлению катодному отслаиванию.

Для замыкания манжеты ТИАЛ-М в кольцо, непосредственно на трубе, применяются замковые пластины ТИАЛ-ЗП, представляющие собой безусадочную армированную стеклосеткой полиолефиновую ленту с нанесенным на нее клеевым слоем повышенной стойкости к сдвиговым нагрузкам.







Комплект манжеты состоит из:


– самой двухслойной манжеты ТИАЛ-М в виде определённого отрезка ленты для каждого диаметра;
– специальной замковой пластины ТИАЛ-ЗП, которая используется для фиксации ленты вокруг изолируемой трубы в неразъёмное кольцо, при этом ширина пластины напрямую зависит от диаметра изолируемой трубы;
двухкомпонентного эпоксидного праймера ТИАЛ-П, который наносится на зону сварки и края полиэтиленовой изоляции;

Манжета термоусаживаемая ТИАЛ-М может поставляться, как в виде отдельных отрезков для труб соответствующего диаметра с приложением необходимых замковых пластин, так и в рулонах по 30 п.м. в комплекте с замковыми пластинами, которые поставляются отдельно. Нарезка осуществляется изолировщиками непосредственно на трассе. Эпоксидный праймер для термоусаживающейся манжеты поставляется расфасованным по полиэтиленовым банкам. В одной банке первый компонент на основе эпоксидной смолы, а в другой отвердитель – второй компонент.

Материалы полностью соответствуют стандартам, регламентирующим требования к качеству защиты магистральных трубопроводов.

Порядок монтажа термоусаживающейся манжеты ТИАЛ-М

Следует отметить, что изоляция стыков трубопроводов, газопроводов, нефтепроводов, имеющих заводское полиэтиленовое покрытие при помощи термоусаживаемой манжеты осуществляется при температуре окружающего воздуха от -30°С до +45°С.

Непосредственно, мероприятия по изоляции стыков трубопроводов включают в себя:

– комплекс подготовительных работ, состоящих из обеспечения свободного доступа к участку трубопровода, подлежащего изоляции, оборудования рабочего места, удаления из зоны сварного стыка труб грязи, снега, наледи, масленых загрязнений, а вслучае плохих погодных условий - установка специальной палатки;

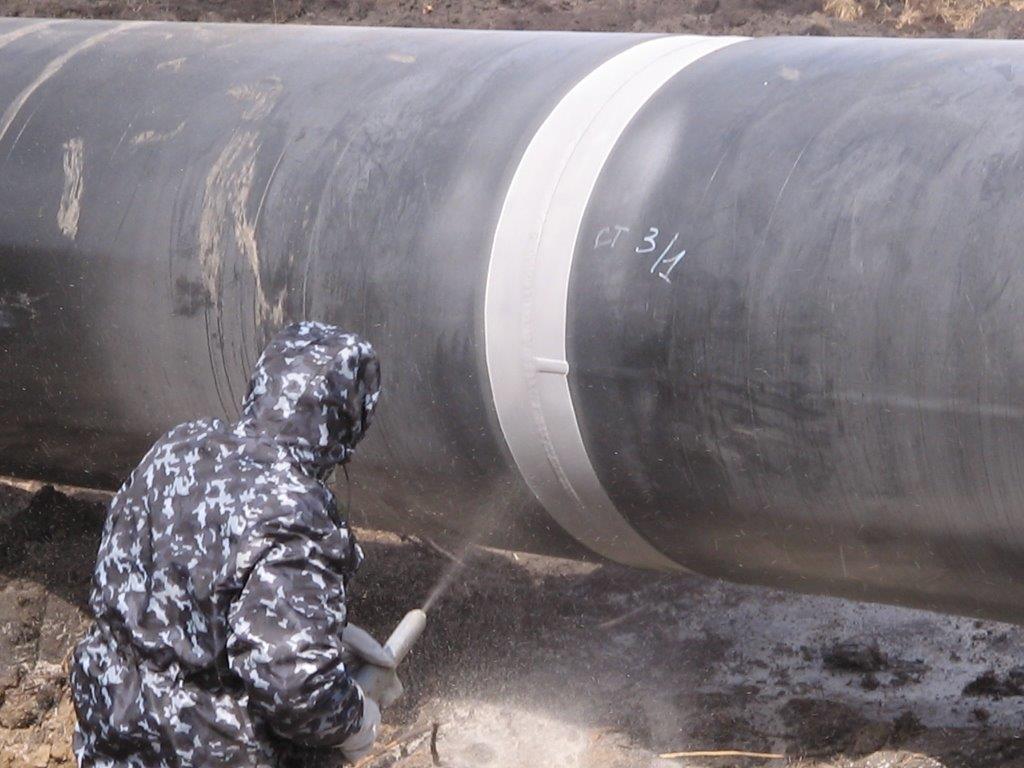

– сушка места будущей изоляции, удаление ржавчины, иных продуктов коррозии, а также остатков старого эпоксидного праймера способом пескоструйной очистки, а также создание шероховатости полиэтиленового покрытия с последующим удалением пыли путём обдува;

– подготовка и нанесение двухкомпонентного эпоксидного праймера ТИАЛ-П на стальную поверхность стыка предварительно нагретого до температуры 90-95°С;



– монтаж термоусаживающейся манжеты на поверхность стыка не позднее двух минут после нанесения праймера и фиксация её замковой пластиной с кратковременным прогревом пластины пропановой горелкой;

– термоусадка манжеты;




– осуществление контроля качества проведённой изоляции стыков, проверка адгезии к стали и полиэтилену.



Термоусаживаемые манжеты ТИАЛ-М хранятся в заводской упаковке в сухих, закрытых помещениях, в местах, исключающих попадание прямых солнечных лучей, в диапазоне температур от -40°С до +40°С.



Гарантийный срок хранения комплектов манжеты ТИАЛ-М составляет 1 год со дня их изготовления при соблюдении условий хранения.



Гарантийный  срок эксплуатации покрытия на основе манжеты ТИАЛ-М - 2 года с даты запуска в эксплуатацию объекта на котором установлен данный материал, при условии соблюдения технологии нанесения и отсутствии механических или иных внешних повреждений поверхности изоляции.



Расчётный эксплуатационный ресурс (срок службы) покрытия на основе манжеты ТИАЛ-М составляет 45 лет.






Информация для формирования заказа:

Манжета ТИАЛ-М 1020.450.2,4 ТУ 2293-002-58210788-2004

Манжета ТИАЛ-М80 820.450.2,0 ТУ 2293-007-58210788-2006

Манжета ТИАЛ-МГП 1420.500.2,4 ТУ 2293-005-58210788-2005

• Диаметр трубы: 57-1720 мм

• Ширина манжеты: 300, 350, 450, 500, 550, 650, 770, 900 мм

• Толщина манжеты в транспортном состоянии 1,4; 1,8; 2,0; 2,4 мм
