ППУ-трубопроводы с полиэтиленовой изоляцией



Современные стандарты создания тепловых сетей под землёй бесканальным методом предполагают наличие труб в ППУ изоляции (пенополиуретан) с полиэтиленовой внешней трубой. Эти трубы стальные в ППУ изоляции используются в системах с давлением теплоносителя не превышающим 1.6 МПа и температурой не выше 140°С.

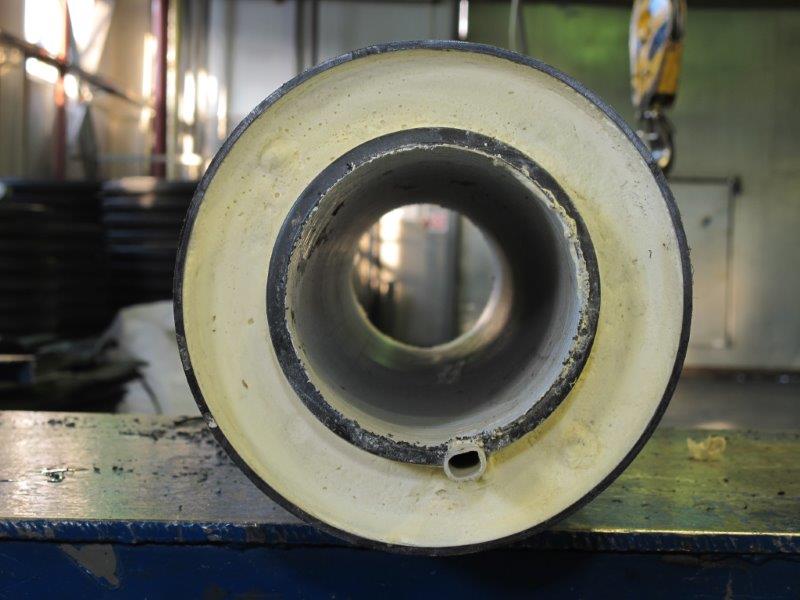

Согласно ГОСТ 30732-2006 (Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке) такая труба конструктивно состоит из металлической рабочей трубы, ППУ изоляционного слоя, полиэтиленовой трубы-оболочки, медных проводников системы ОДК, центрирующей опоры. Для создания трубопровода из труб ППУ применяют также отводы в ППУ изоляции, фасонные изделия в ППУ изоляции и, естественно, проводится герметизация стыков, без которой невозможна дальнейшее стабильная работа трубопровода.

Металлическая рабочая труба


В качестве рабочих труб применяются стальные трубы с чистыми высушенными поверхностями длиной, не превышающей 12 метров, диаметрами от 32 до 1420 мм. Все трубы проходят механические испытания и имеют сертификаты соответствия.

ППУ изоляция

Состоит из пенополиуретана плотностью на менее 60 г/м3, однородной, замкнутой, мелкоячеистой структуры с минимально допустимым, регламентирующим ГОСТом, количеством пустот – каверн. Теплопроводность пенополиуретана не превышает значения 0.033 Вт/м°С. На заводе
изоляции-ППУ
все эти параметры теплоизоляционного материала строго контролируются.

Труба-оболочка


Изготавливаются из полиэтилена низкого давления, который обладает высокой плотностью и отличными механическими характеристиками.

Система ОДК

Используется для контроля теплоизоляционного слоя труб и обнаружения участков, где влажность изоляции повышена. По сути, СОДК является главным инструментом технического обслуживания трубопроводов смонтированных из так называемых сэндвич-труб.

Изоляция стыков

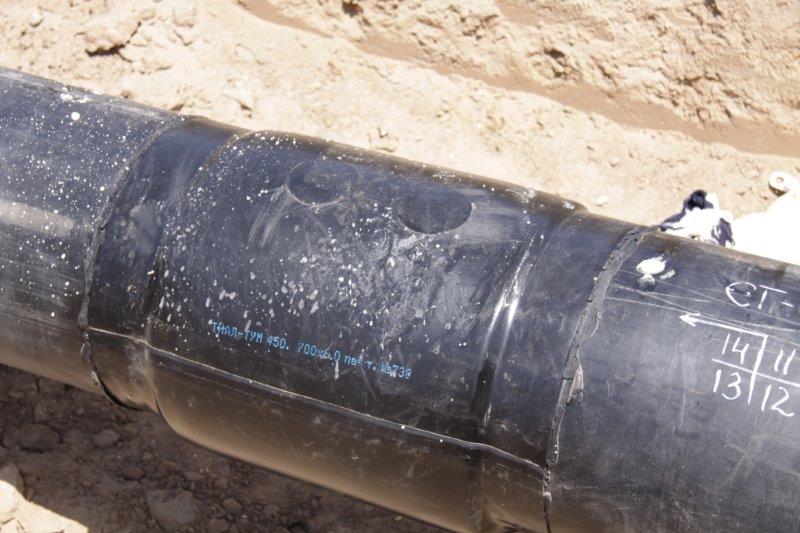

Высококачественная изоляция на стыках – важнейшее условие бесперебойной и безаварийной работы трубопровода. Для выполнения изоляции используются
термоусадочные муфты или ленты

, что даёт возможность создать слой изоляции, который по своим характеристикам будет аналогичен полиэтиленовой оболочке.





Купить трубы в ППУ изоляции – это значит обеспечить будущий трубопровод надёжной термоизоляцией и значительно продлить срок службы.
