Термоусаживаемая муфта ТИАЛ-ТУМ







Термоусаживающаяся неразъемная радиационно-модифицированная муфта ТИАЛ-ТУМ используется для качественной изоляции стыков теплоизолированных ППУ-трубопроводов в полиэтиленовой оболочке. Муфта ТИАЛ-ТУМ для ППУ-труб производится из полиэтилена методом экструзии и последующего продольного растяжения с целью создания эффекта термоусадки, т.е. восстановления первоначальных геометрических размеров при нагревании до определенной температуры.

Для предотвращения коробления при воздействии температуры, и для придания особой механической прочности муфта проходит процесс радиационно-химической модификации (сшивки).





Муфта термоусаживаемая для труб ППУ применяется совместно со специальным адгезивом ТИАЛ-3, который, активируясь под действием температуры во время усадки муфты, обеспечивает высокую адгезию, прочность на сдвиг, надёжную и долговечную герметизации ППУ-стыков.



Порядок монтажа термоусаживаемой муфты для ППУ-труб

Следует отметить, что термоусаживающаяся муфта одевается на трубу до сварки стыка, специальная упаковочная плёнка не удаляется с муфты до самого начала её монтажа, а все работы по установке муфты проводятся согласно техкарты, только после технического освидетельствования сварных швов. Все работы проводятся при температуре окружающего воздуха не ниже -10°С.



Монтаж муфты включает в себя:

– подготовительные работы, состоящие из очистки зоны стыка от грязи, пыли, влаги, причём стальная труба очищается с помощью шлифмашины до металлического блеска;


– удаление слоя изоляции с концов труб пенополиуретановой изоляции и расположение муфты на одной из труб;

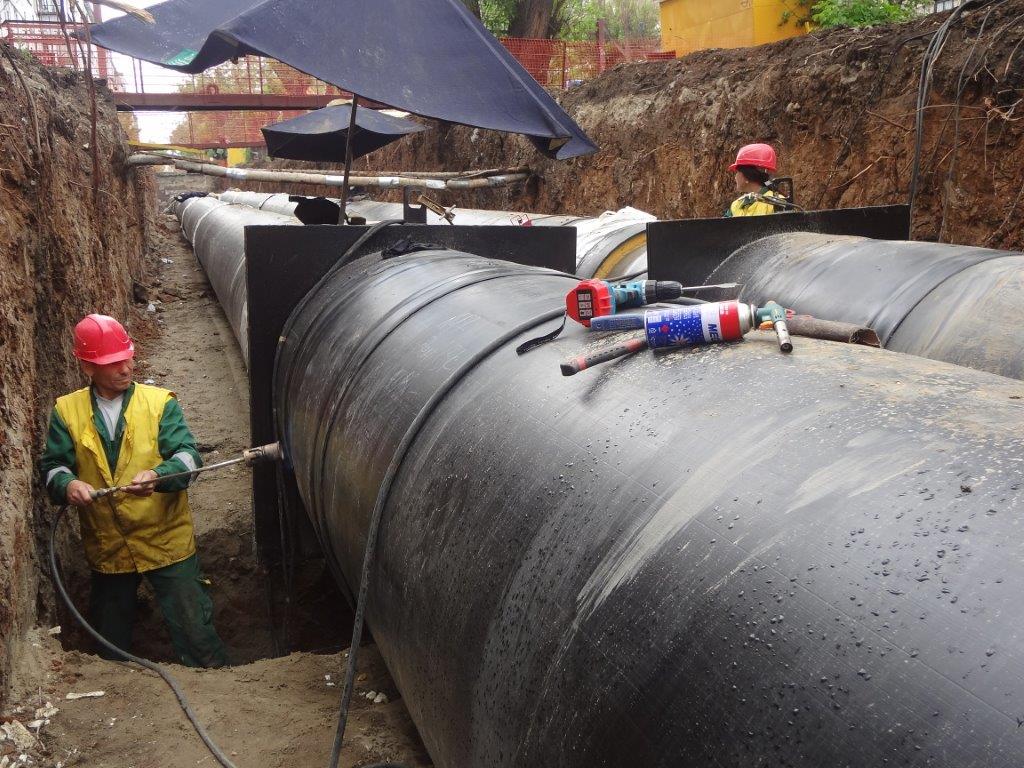

– установку муфты на заранее размеченные места, центровку её при помощи специальных центраторов, усадку краёв муфты с использованием пропановой горелки и фиксацию специальными бандажными ремнями на период остывания муфты;


– проведение работ по термоизоляции стыков с помощью пенополиуретана с использованием пенозаливочной машины, пенопакетов, канистр или другими способами, обеспечивающими хорошее смешивание компонентов ППУ.

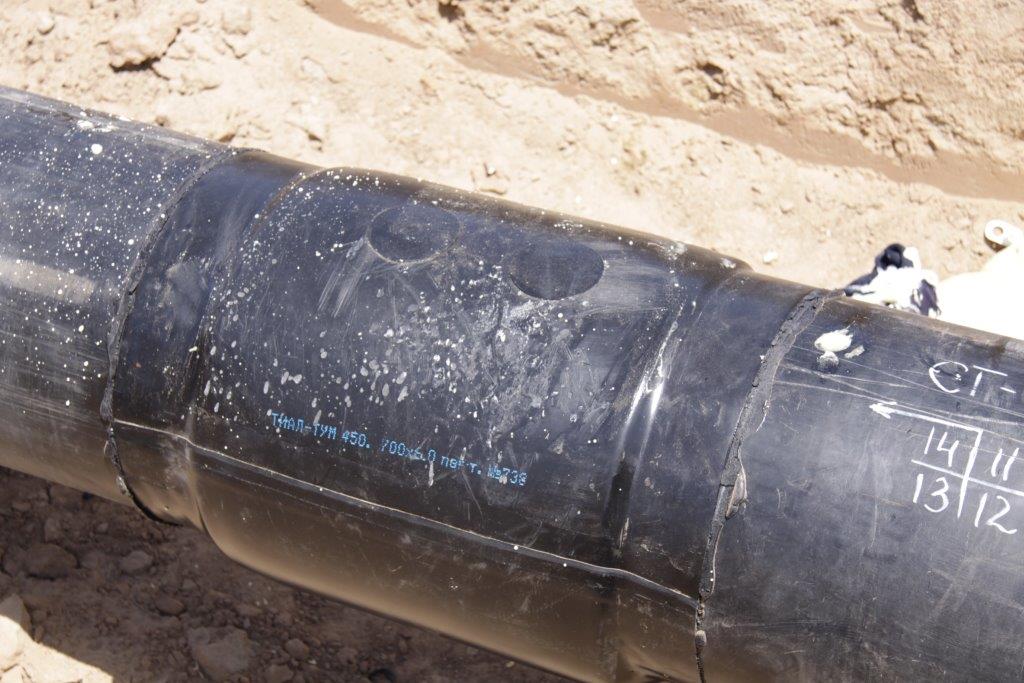

В результате стыки ППУ получаются особо надёжными с гарантией длительной эффективной эксплуатации. Сегодня муфта термоусаживающаяся ТИАЛ-ТУМ по всем своим характеристикам практически не имеет себе равных.

Преимущества термоусаживаемой муфты ТИАЛ-ТУМ:

– превосходная усадка до 25%, которая превышает характеристики других муфт в разы;


– небольшая масса;
– полное отсутствие самопроизвольной усадки на трубе под действием солнечных лучей;
– значительная экономия газа при монтаже, за счёт быстрой усадки сшитого полиэтилена;
– возможность последующей дополнительной усадки муфты после её остывания в случаях обнаружения ошибок монтажа (не прохождение опрессовки).

И как следствие – отсутствие необходимости применения бандажных манжет для дополнительной гидроизоляции краёв «дутых» муфт. Сшитую муфту можно доусаживать многократно, не нарушая структуру модифицированного полиэтилена.




В совокупности все очевидные преимущества радиационно-сшитой муфты делают её популярным способом изоляции стыков труб с ППУ, даже, несмотря на её сравнительно высокую стоимость относительно наводнивших рынок, так называемых «дутых» муфт», изготовленных путем раздувания обычной п/э оболочки .

Компания ТИАЛ предлагает купить термоусаживаемую муфту для изоляции стыков ППУ-труб -  ТИАЛ-ТУМ и гарантирует, что вложение средств в этот способ изоляции стыков труб значительно снизит затраты на дальнейшую эксплуатацию трубопроводов.


Ведь муфта термоусаживающаяся ТИАЛ-ТУМ создаст условия, при которых аварии из-за некачественной изоляции будут сведены к минимуму, внеплановые работы по ремонту трубопроводов будут отсутствовать, а переизоляция стыков с целью восстановления работы систему ОДК, не потребуется на протяжении всего срока эксплуатации.


В комплект муфты термоусаживаемой ТИАЛ-ТУМ входит: собственно сама муфта в упаковке, адгезивная лента ТИАЛ-З, пробка вварная (25мм) - 2шт, пробка для стравливания воздуха - 2шт, круглые заплатки на пробки ТИАЛ-ЗП диаметром 100мм - 2 шт, втулка обжимная - 2шт, держатель проводов ОДК - 4шт, центраторы.



Муфты ТИАЛ-ТУМ производятся согласно техническим условиям ТУ 2246-002-86666777-2008 разработанным совместно с ОАО "ВНИПИэнергопром".
