ППМ изоляция

Пенополимерминеральная изоляция – ППМ (ППМИ) представляет собой тепловую изоляцию на основе вспененного полимера и минерального наполнителя. Основные компоненты ППМ изоляции – это, как правило, пенополиуретан (ППУ) и введённый в него для придания механической прочности минеральный наполнитель, в качестве которого обычно выступает песок, зола или другие материалы.

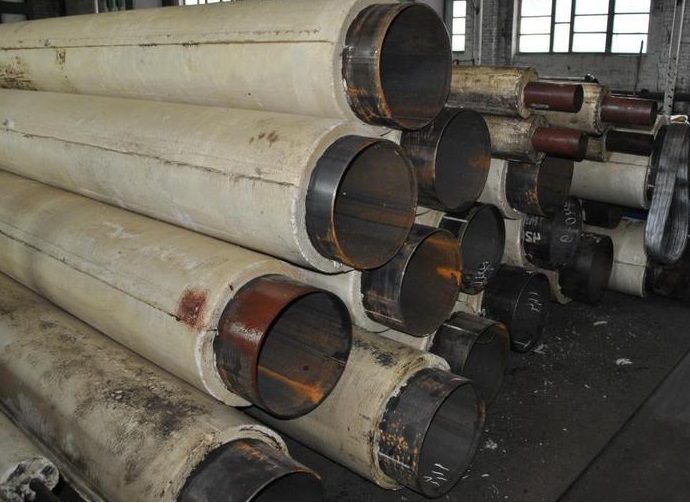

Не так давно ППМ начал активно применяться в качестве теплоизоляционного материала при строительстве труб в ППМ изоляции. В целом изоляция ППМИ труб является совсем недорогим методом, о чем не скрывая заявляют производители стальных труб в ППМ изоляции.

И с этим сложно поспорить. Стоимость изготовления и монтажа сравнительно мала, пенополимерминеральные трубы прокладывать значительно легче, чем, к примеру, ППУ-трубы в полиэтиленовой оболочке. При строительстве отсутствует необходимость монтажа системы ОДК, а затем контроля над ней. Нет нужды обучать персонал методикам дистанционной диагностики, оборудовать коверы системы ОДК, не надо прозванивать провода - закопал и забыл, о чем ещё можно мечтать эксплуатирующим теплотрассы муниципальным предприятиям?  Выходит, что цена ППМ изоляции действительно низкая, однако рассмотрим сравнение технических характеристик ППМ и ППУ подробнее:



Для этого обратимся к результатам лабораторных испытаний компании BASF, представленных на ежегодной международной конференции "Тепло России" в 2010 году в Санкт-Петербурге.



Снимки, выполненные при помощи электронного микроскопа с 63-кратным увеличением:




ППУ, заливочная плотность 80 кг/м3.



ППМ, заливочная плотность 260 кг/м3, доля песка по массе 41,3%.

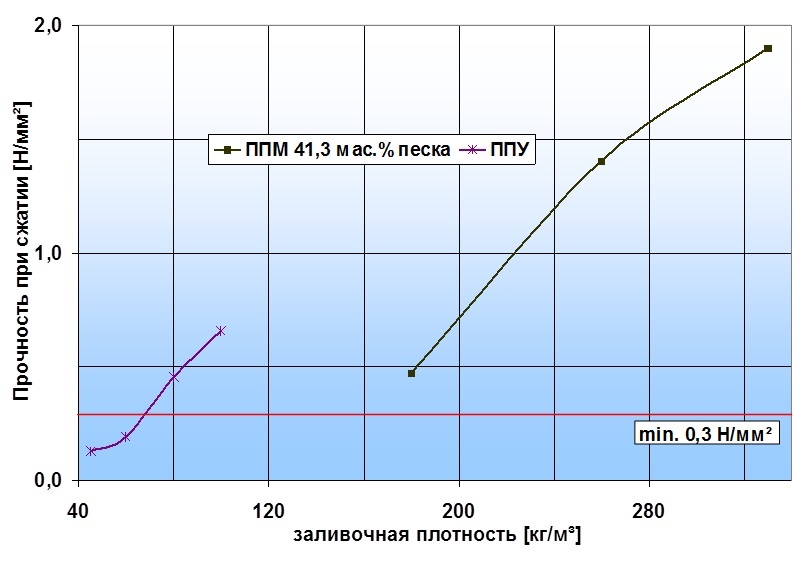

Прочность ППУ и ППМ при сжатии:

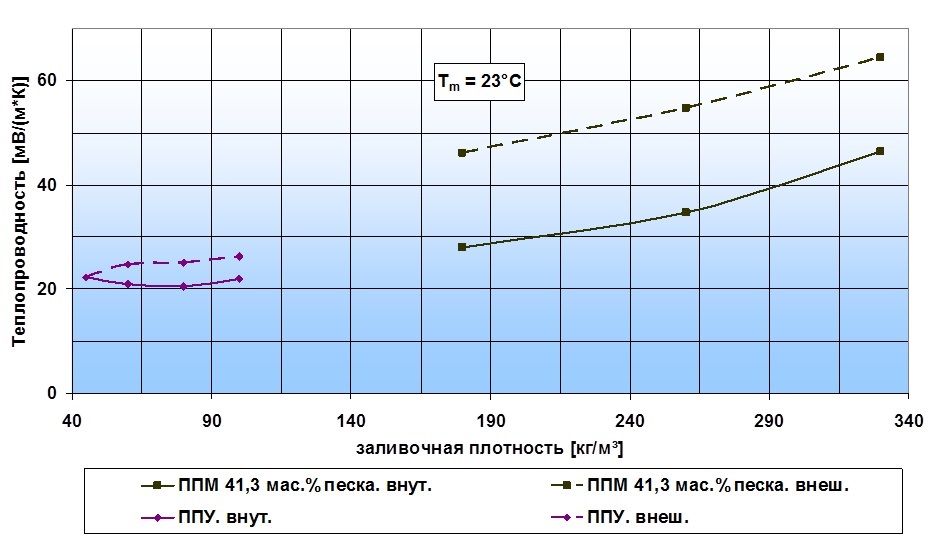

Сравнение теплопроводности ППУ и ППМ:

Водопоглощение ППУ и ППМ:


Как видно из приведенных графиков – свойства и характеристики ППМ-изоляции сопоставимы со свойствами ППУ. Но! Все эти измерения проводились и проводятся в лабораториях при сухом теплоизоляционном материале, а что же происходит в реальности? На практике, производители ППУ-труб зачем-то защищают пенополиуретан надежной полиэтиленовой оболочкой, долго и тщательно изолируют ППУ-стыки проводя опрессовку и контроль каждого стыка, монтируют и отслеживают намокание ППУ через сложную систему ОДК. Зачем?

Всё дело в том, что и ППУ и ППМ при контакте с водой медленно, но верно набирают влагу, причем водопоглощение ППМ даже несколько выше (см.график). Влага распространяется по всему теплоизоляционному слою, достигая металла трубы, который при сверхвысокой температуре теплоносителя коррозирует и разрушается со стремительной скоростью. То же самое можно сказать о теплопроводности, которая у обоих материалов более-менее сопоставима при сухом материале:

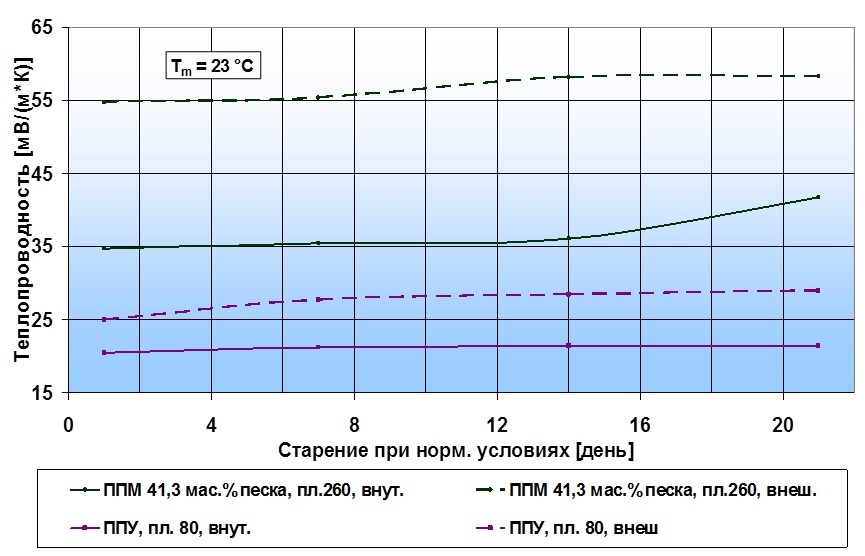

График изменения теплопроводности при старении для сухого ППУ и ППМ:

Но если ППУ или ППМ намокнет – то коэффициент теплопроводности обоих материалов возрастает также одинаково, стремительно и многократно...
Во время изготовления ППМ изоляции вместе с улучшением механических характеристик, ухудшаются теплоизоляционные свойства материала, увеличивается показатель водопоглощения всей конструкции (ведь гидроизоляционная защита отсутствует в принципе), а технические характеристики мокрой ППМ изоляции труб и отводов оставляют желать лучшего.

В реальности происходит вот что: изоляция ППМ труб быстро набирает влагу, активно впитывает её, следовательно, теплопроводность резко увеличивается, а когда вода достигает металла трубы, возникает стремительная коррозия, от которой уже никуда не деться, а высокая, до 150 градусов, температура теплоносителя выступает мощнейшим катализатором коррозионного процесса.

старение ппм изоляции

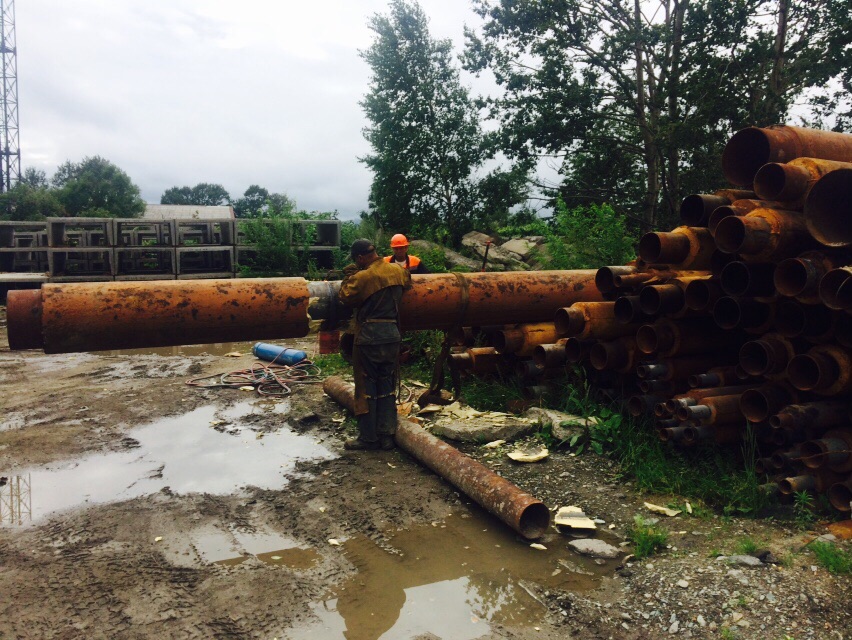

Получается, что трубы стальные в ППМ изоляции гораздо быстрее разрушаются под воздействием коррозии. Намокший теплоизоляционный материал сильно греется и, активно отдавая тепло, хорошо прогревает землю и топит снег на поверхности пролегания трубопроводов при бесканальной прокладке. Теплопотери превышают все мыслимые и немыслимые пределы, а коррозия при этом не знает границ.

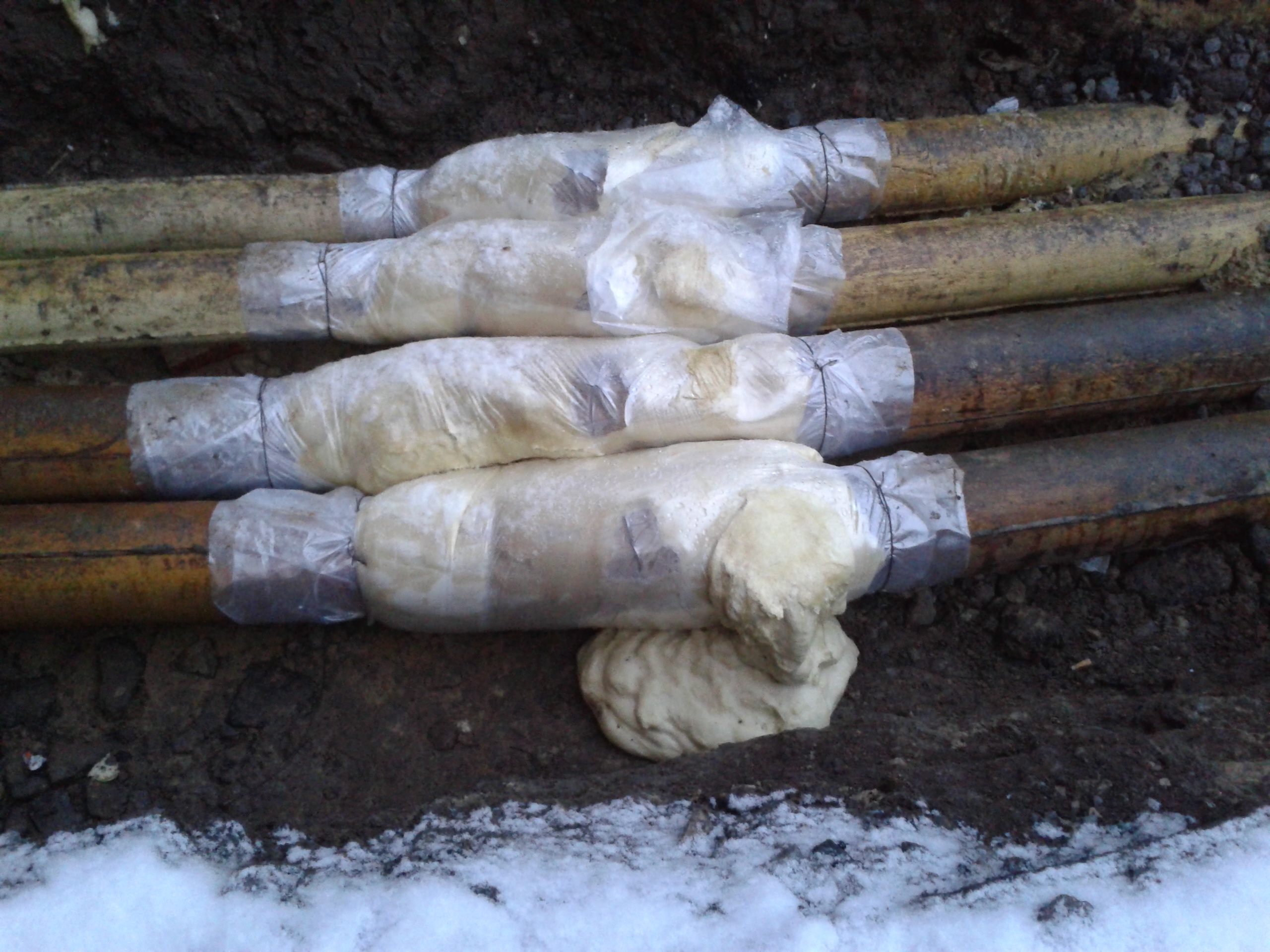

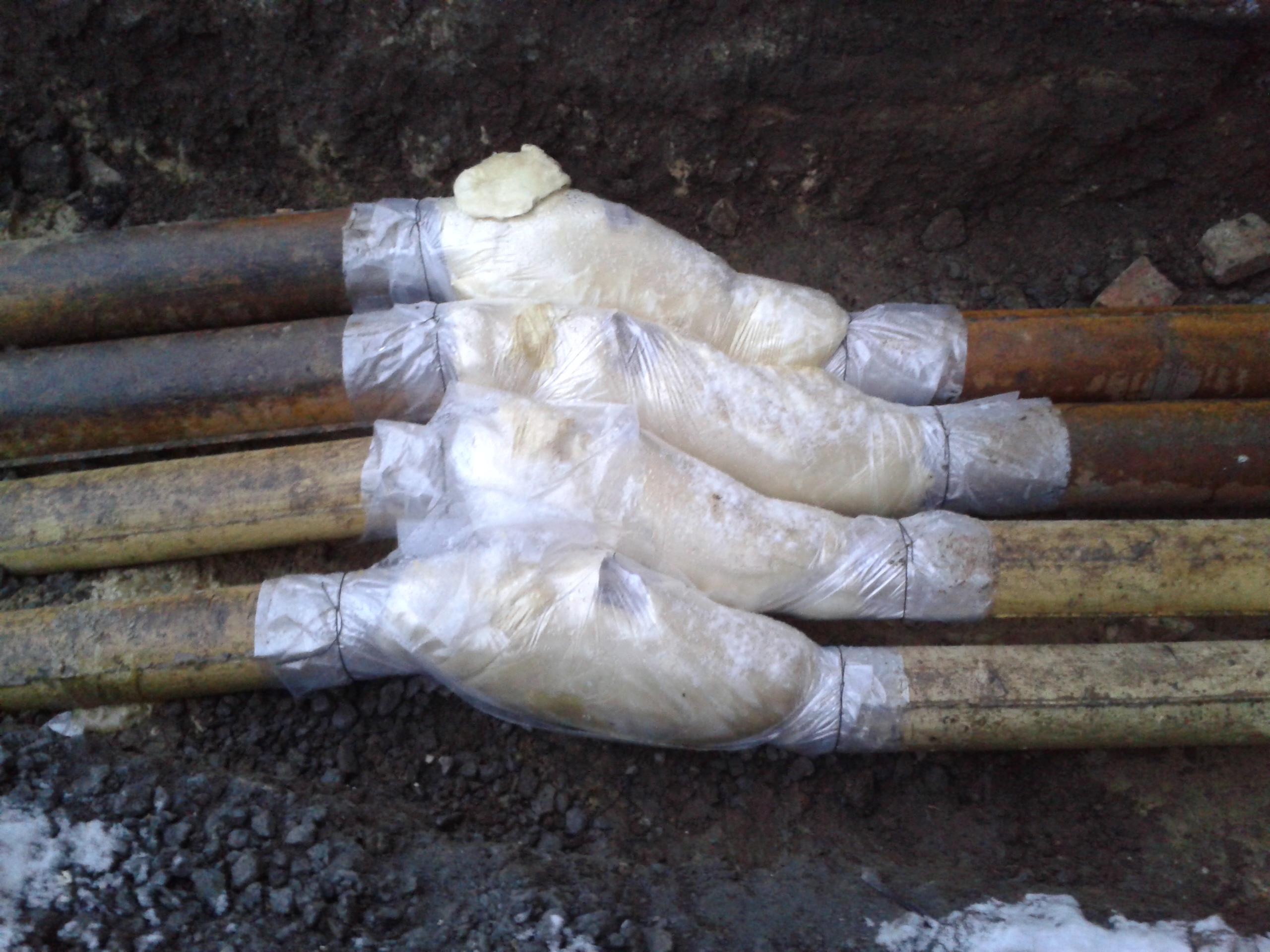

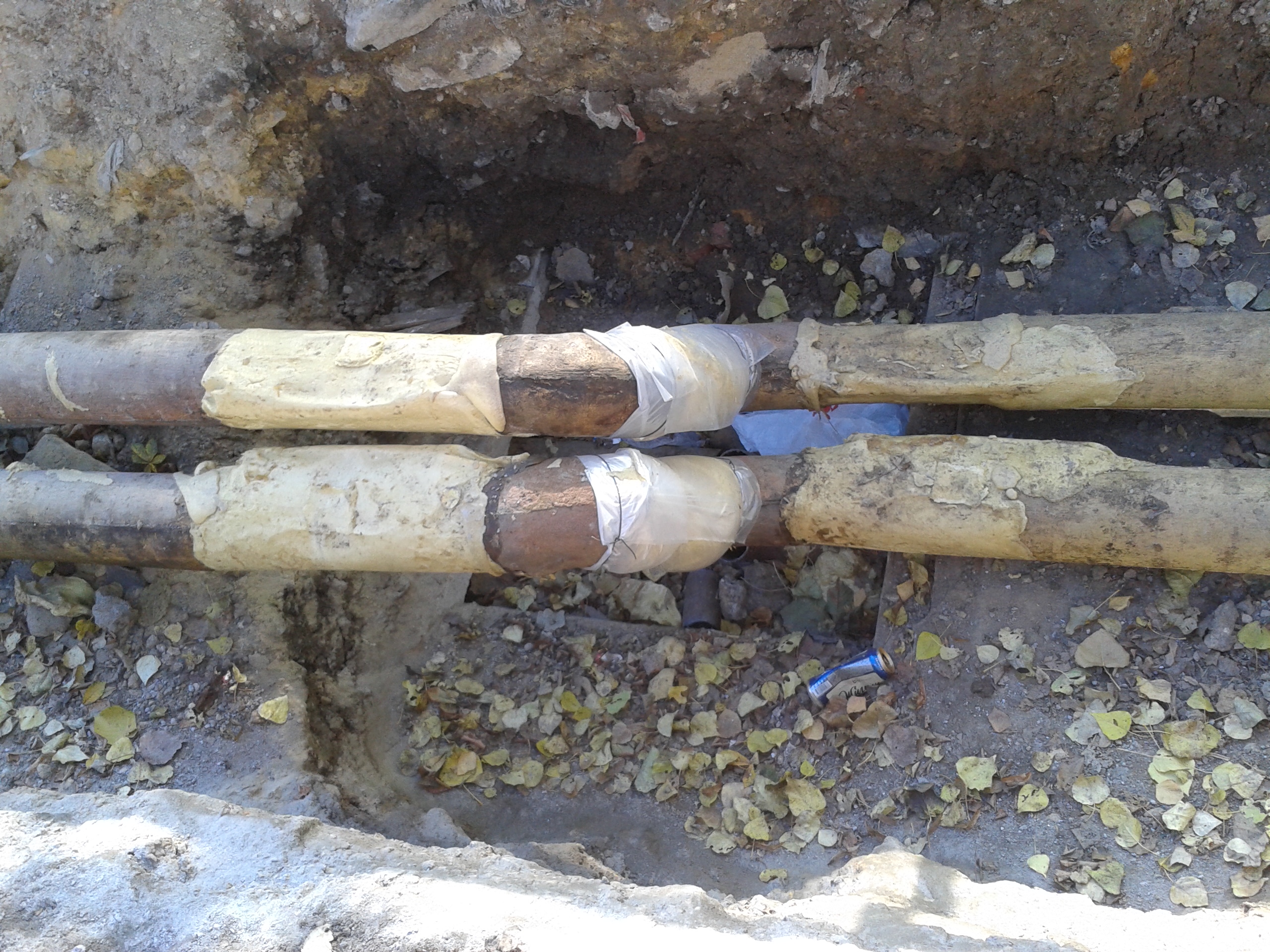

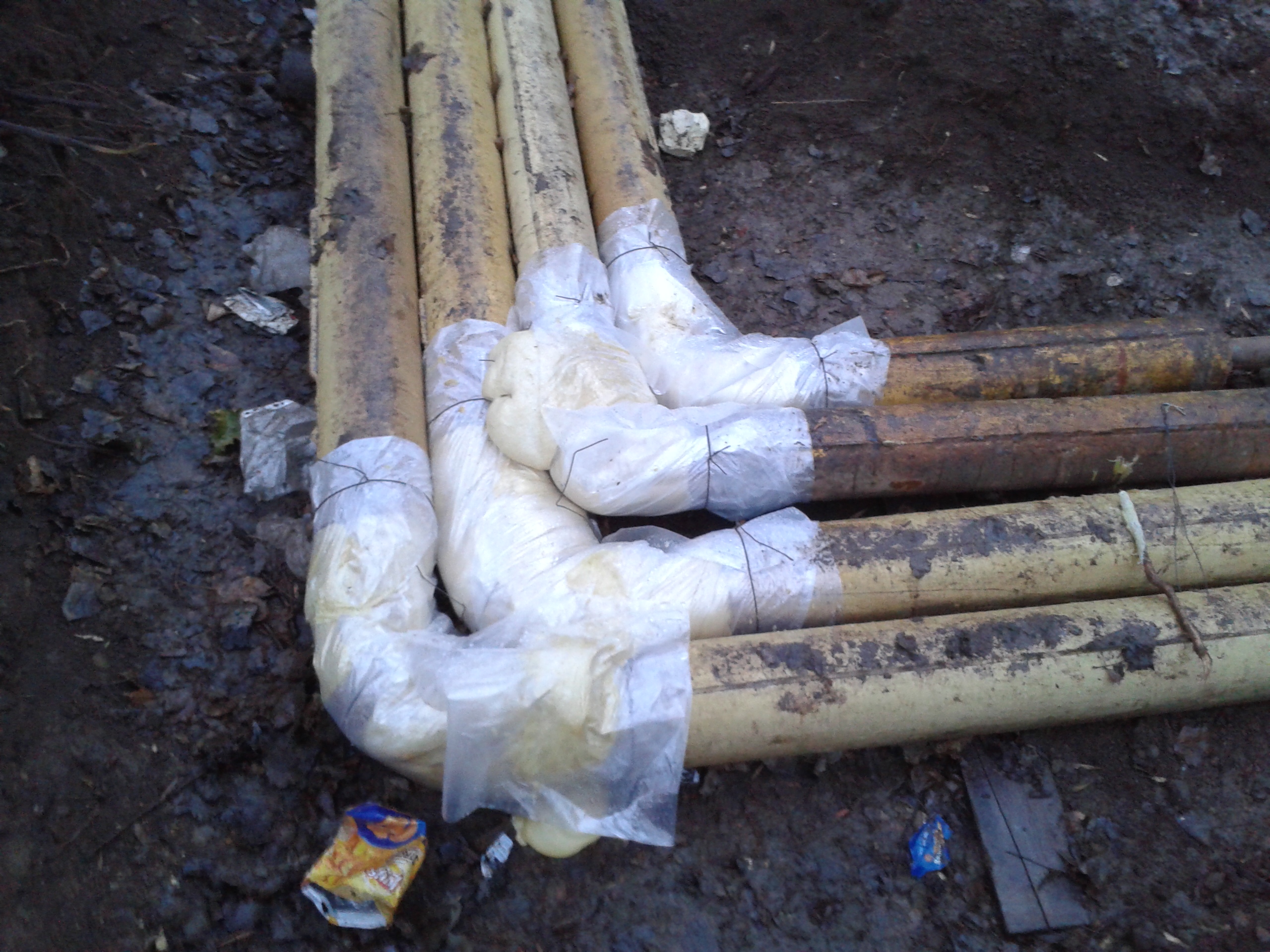

Отдельно стоит взглянуть, как выглядит изоляция ППМ стыков, ведь как утверждают производители ППМ-труб  – это одно из их главных преимуществ перед ППУ-трубопроводами в заводской оболочке. Подумать только, стоимость заделки стыка в 3 раза дешевле изоляции стыка ППУ-трубы муфтой. С этим сложно поспорить. Однако глядя на стыки ППМ труб - создаётся твёрдое убеждение, что это не преимущество, а главная беда ППМ-изоляции:
