Нефтепровод Ванкорское месторождение - НПС "Пурпе"

Север Красноярского края. Безбрежные белые просторы. Царство холода, вечной мерзлоты и пронизывающего ветра.

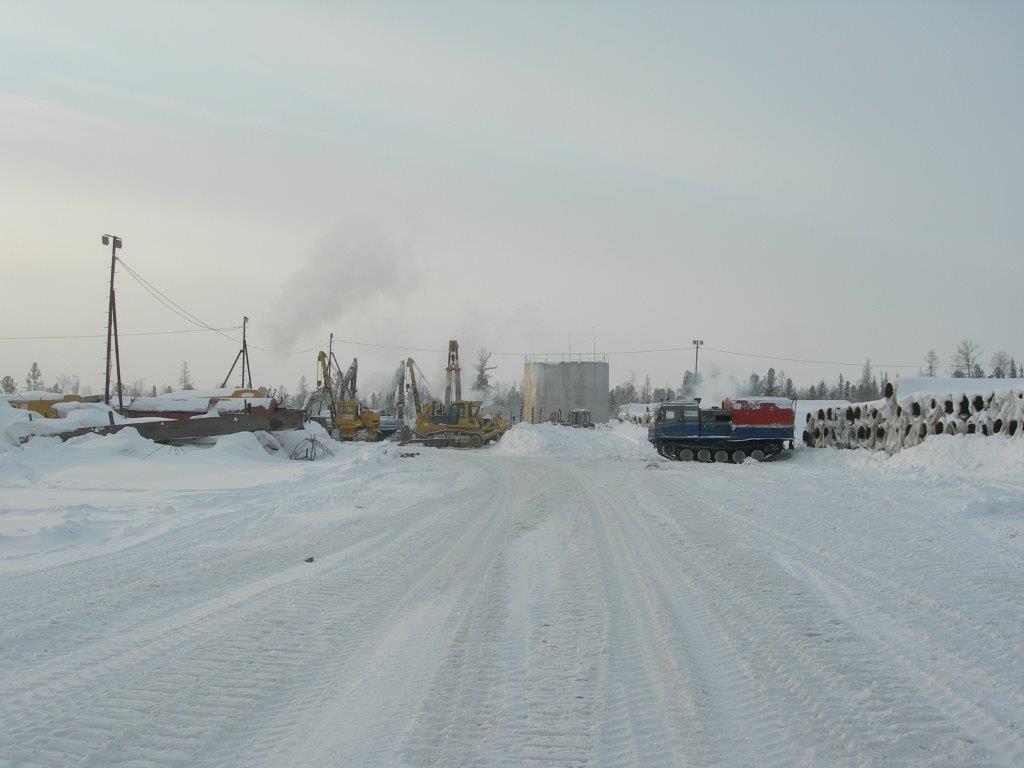

Зимой сюда можно добраться по зимнику, а летом только на вертолёте.

Здесь на краю Земли находится главная жемчужина в российской короне – так журналисты назвали богатейшее Ванкорское нефтегазовое месторождение. Запасы чёрного золота в нём настолько велики, что позволят диктовать условия на мировом рынке в течение необозримого будущего и не обращать внимания на принимаемые против России санкции.

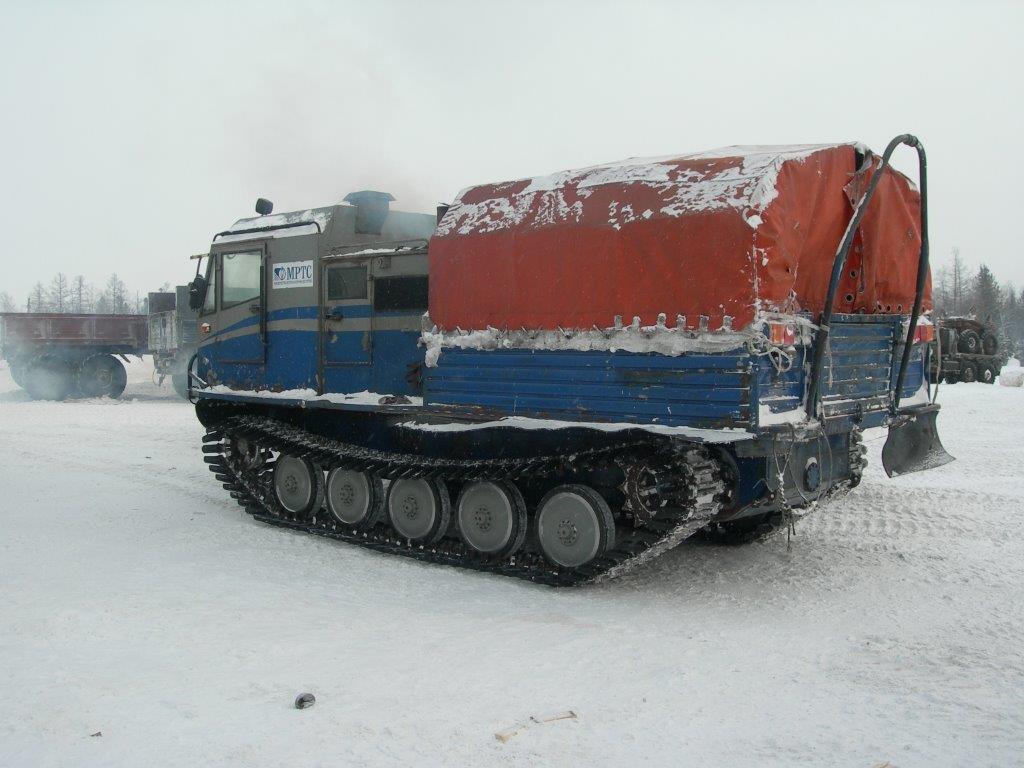

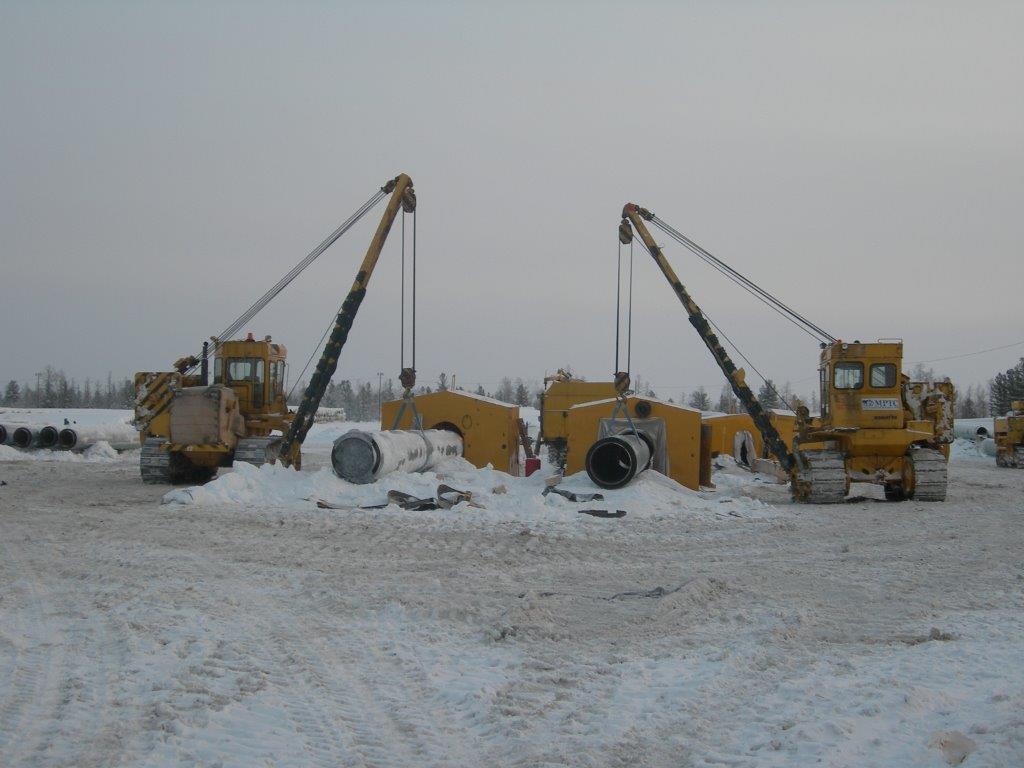

Ванкорское нефтегазовое месторождение является изюминкой и драйвером роста крупнейшей нефтяной компании России - ОАО «НК «Роснефть». Специально для его разработки была основана её дочерняя структура ЗАО РН «Ванкорнефть», которая являлась заказчиком строительства магистрального нефтепровода Ванкорское месторождение - НПС «Пурпе». Непосредственно строительство нефтепровода осуществлялось четырьмя подрядными организациями: ОАО «Стройтрансгаз», АО «МРТС» – «Межрегионтрубопровострой», ООО «НОВА» и ОАО «Пурпетрубопроводстрой».
Следует отметить, что Ванкорское нефтегазовое месторождение является ресурсной базой нефтепровода ВСТО, по которому нефть транспортируется в Китай. Можно только представить всю географию и размах этих магистральных трубопроводов, когда, к примеру, в Поднебесной, принимающей нефть – весна и во всю цветёт сакура, а в месте добычи нефти в Ванкоре в это же время температура воздуха составляет -27°С.

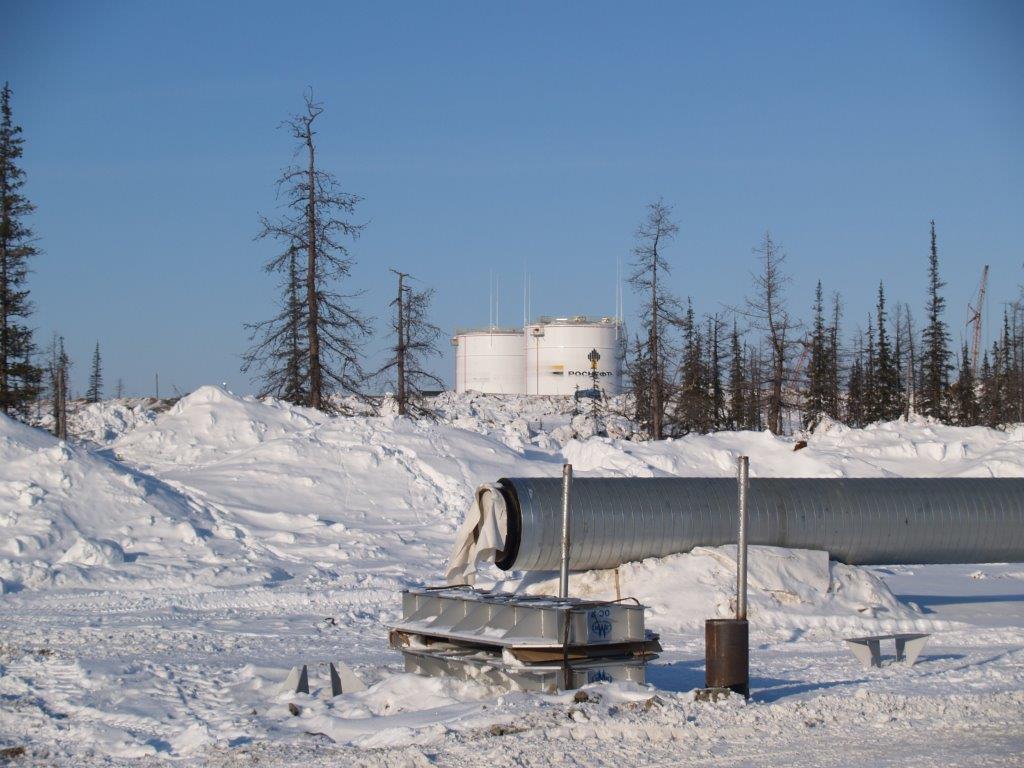

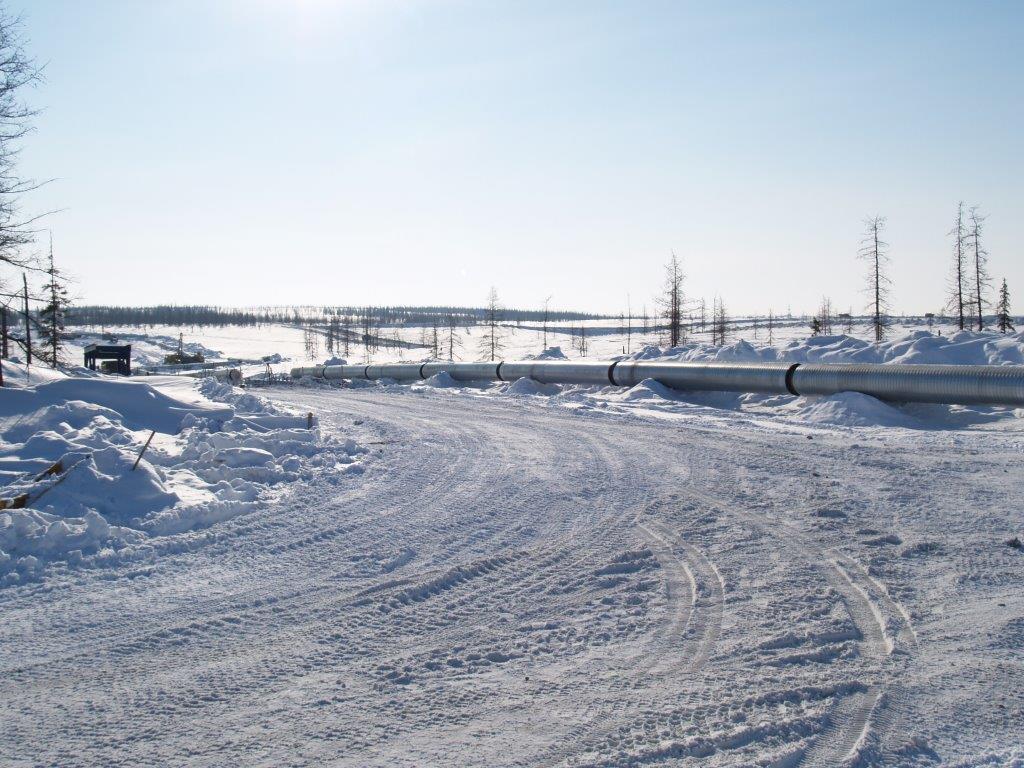

Да, что там география. Достаточно сказать, что в районе Ванкора из-за вечной мерзлоты и болотистой местности пришлось прокладывать специальный теплоизолированный магистральный нефтепровод прямо по поверхности - на сваях.

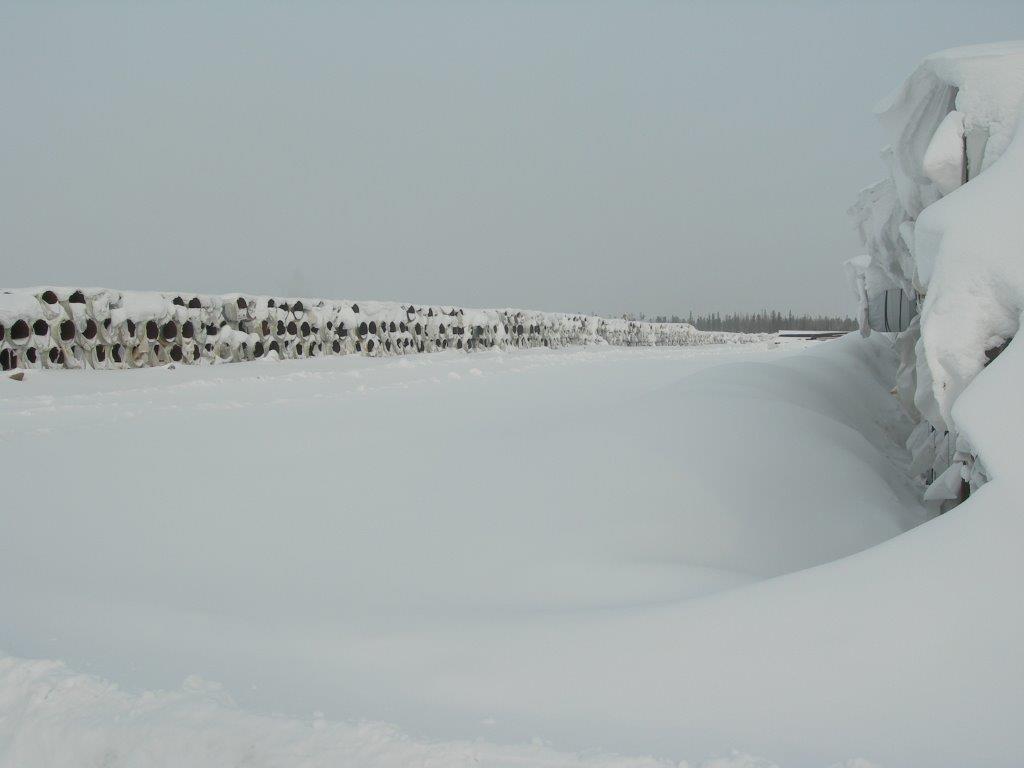

Его изоляция представляет собой оцинкованный кожух диаметром 1000 мм со слоем пенополиуретана, защищающего внутреннюю магистральную трубу диаметром 820 мм. Общая длина такого наружного теплоизолированного нефтепровода составила 200 км.
Более того, из-за отрицательных температур местами нефть с этого месторождения прогревают в специальных печах до 80°С. Всего же длина магистрального нефтепровода Ванкорское месторождение - НПС «Пурпе» составляет 543 км.

В таких сложных климатических условиях качественная изоляция трубопроводов на нефтяных месторождениях равно, как и эффективные материалы для изоляции промысловых нефтепроводов являются законом. Конечно же, для обеспечения изоляции стыков была задействована проверенная временем и практикой передовая изоляция производства компании ТИАЛ.

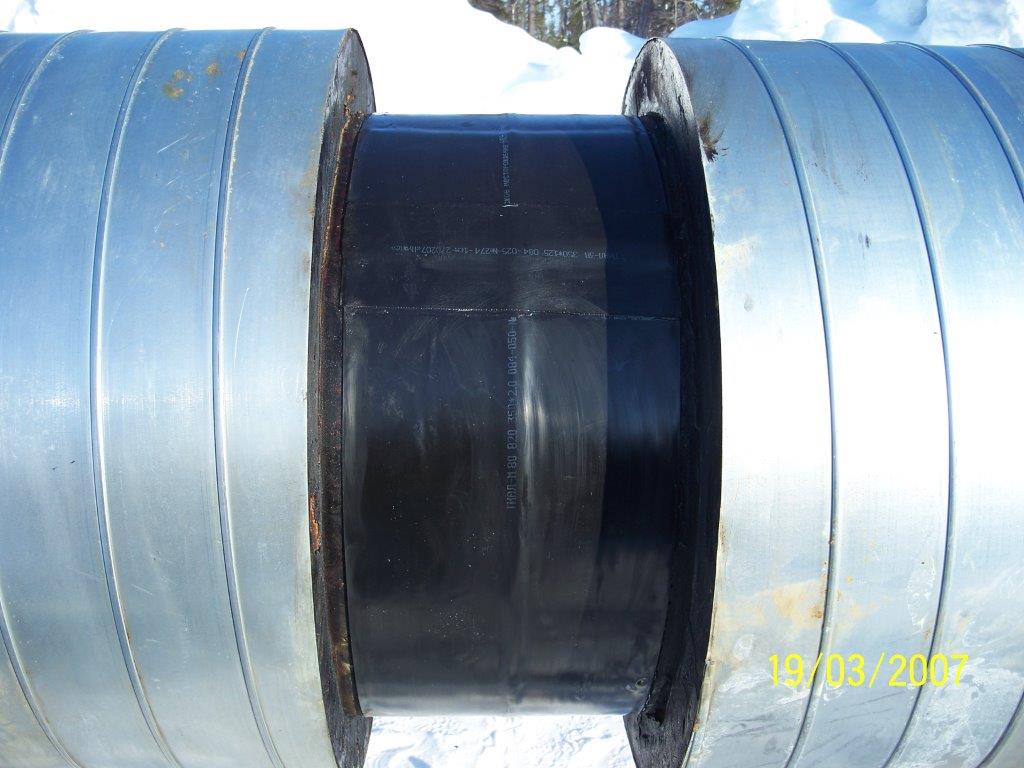

Стыки металлической трубы с подогреваемой нефтью изолировались специальными манжетами ТИАЛ-М80, которые сохраняют свои защитные свойства при температуре носителя до 80 градусов Цельсия.

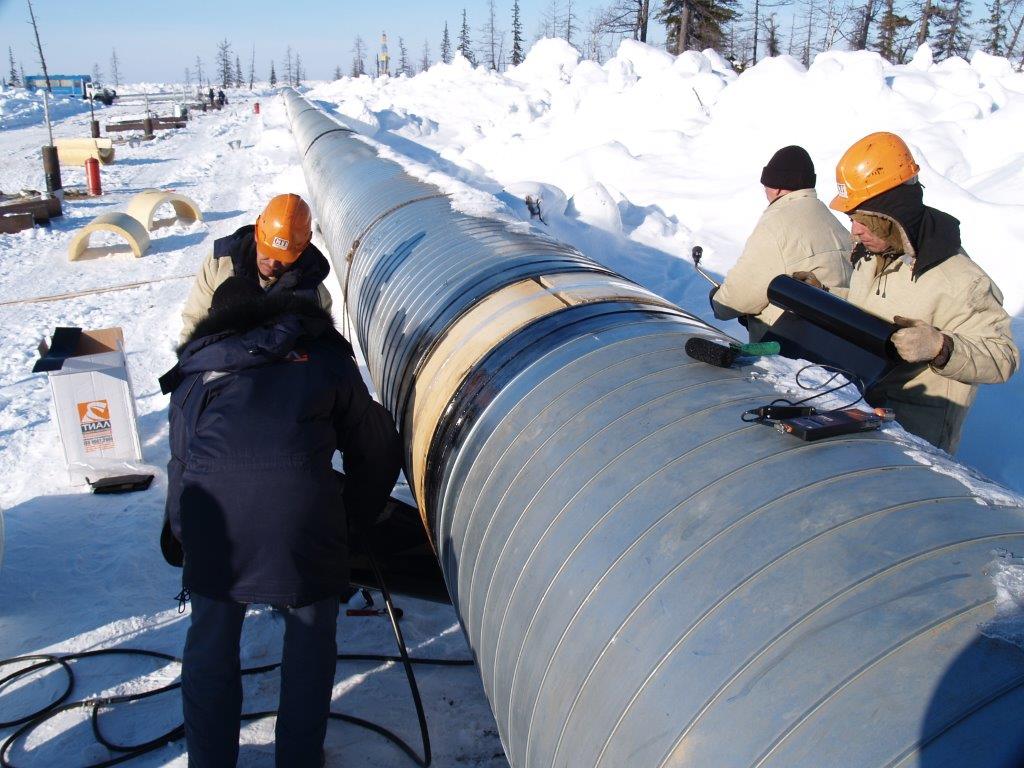

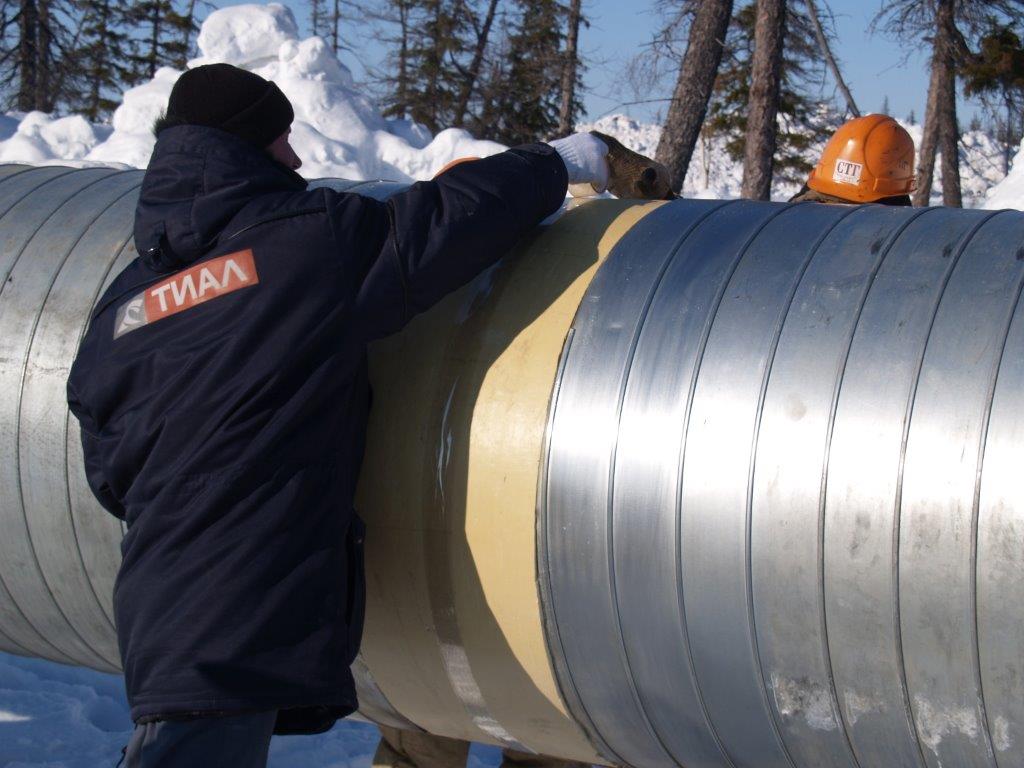

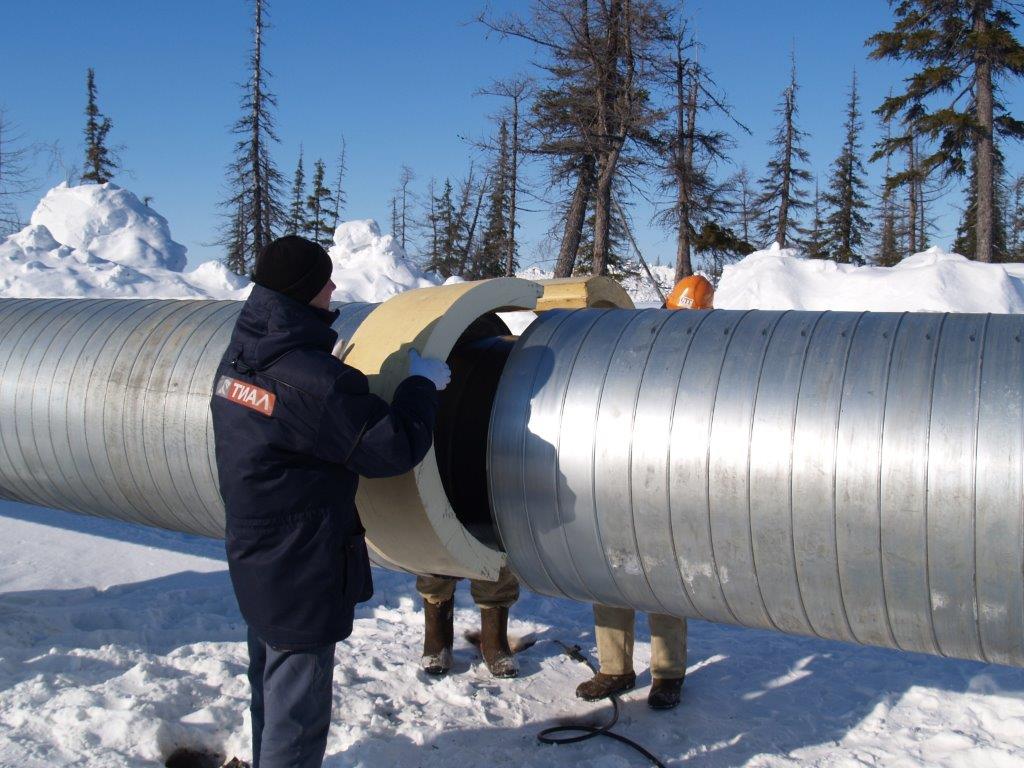

Теплоизоляция стыка выполнялась при помощи скорлуп ППУ.

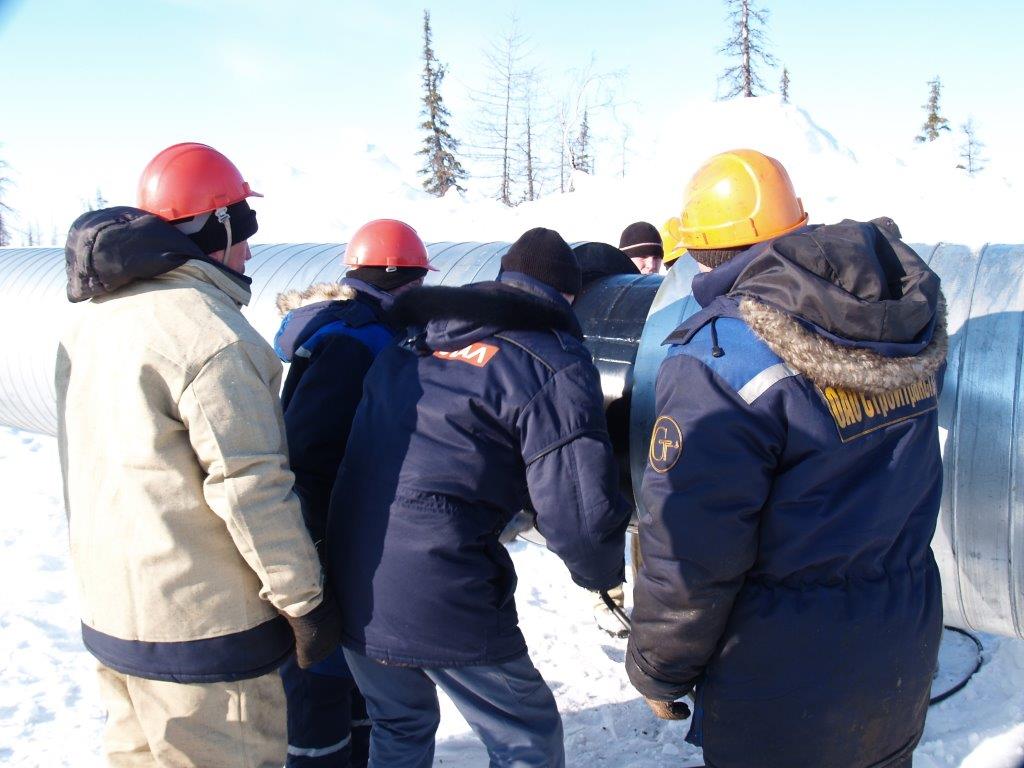

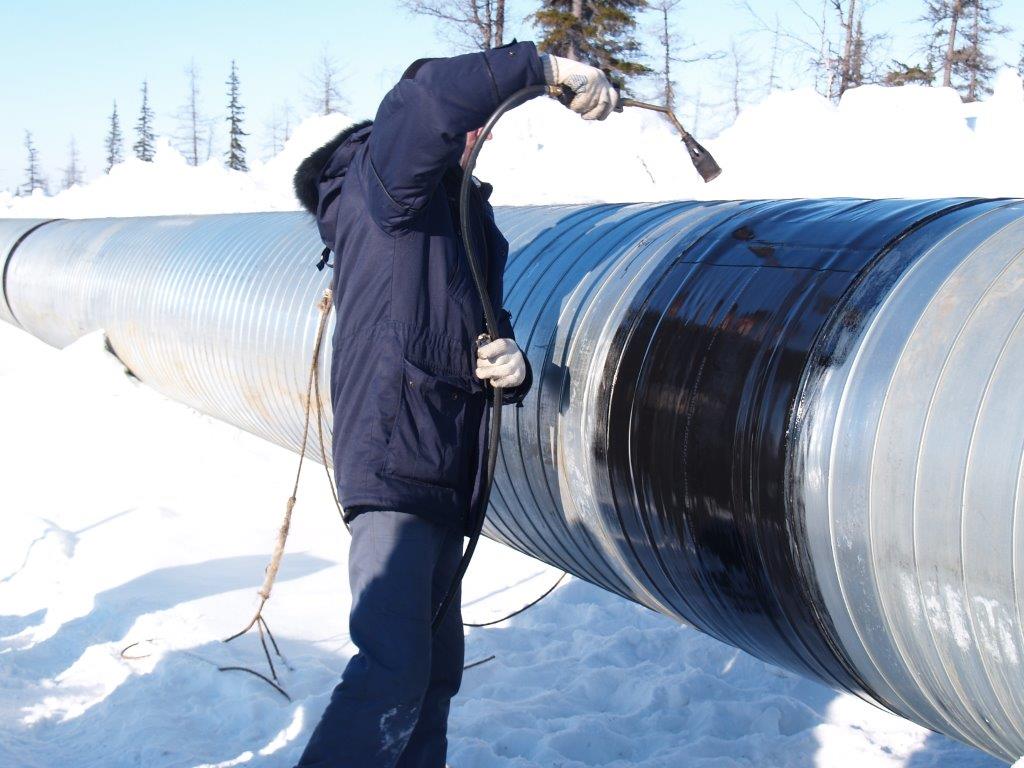

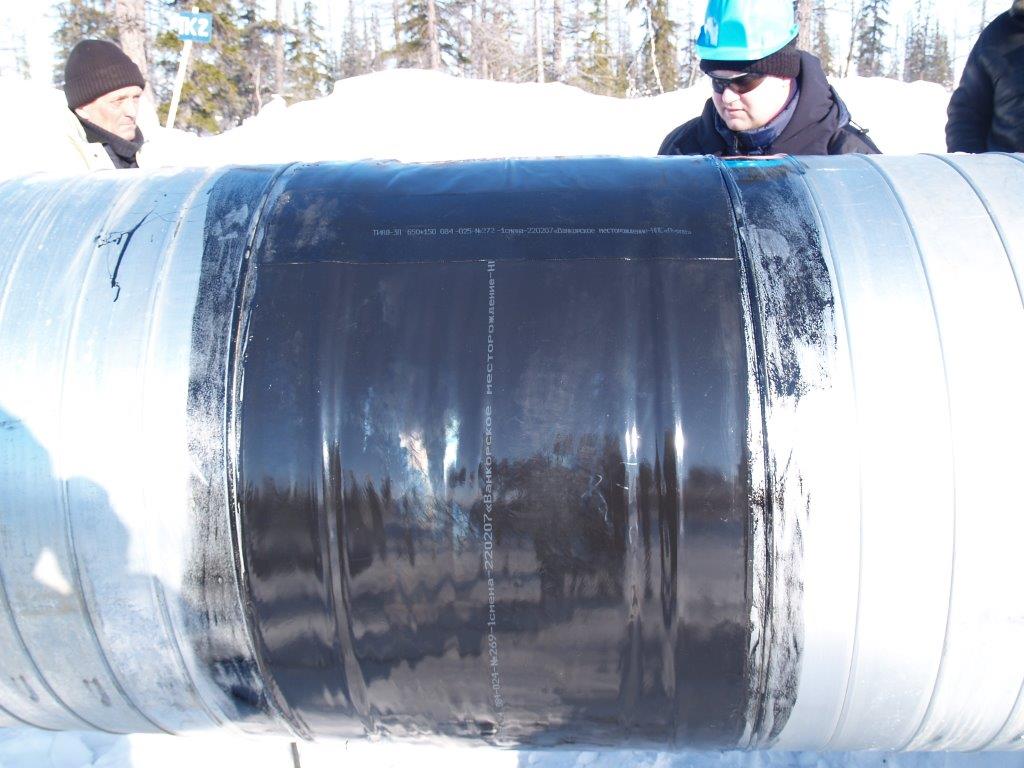

Которые изолировались специальной термоусаживающейся манжетой ТИАЛ-М шириной 650мм.

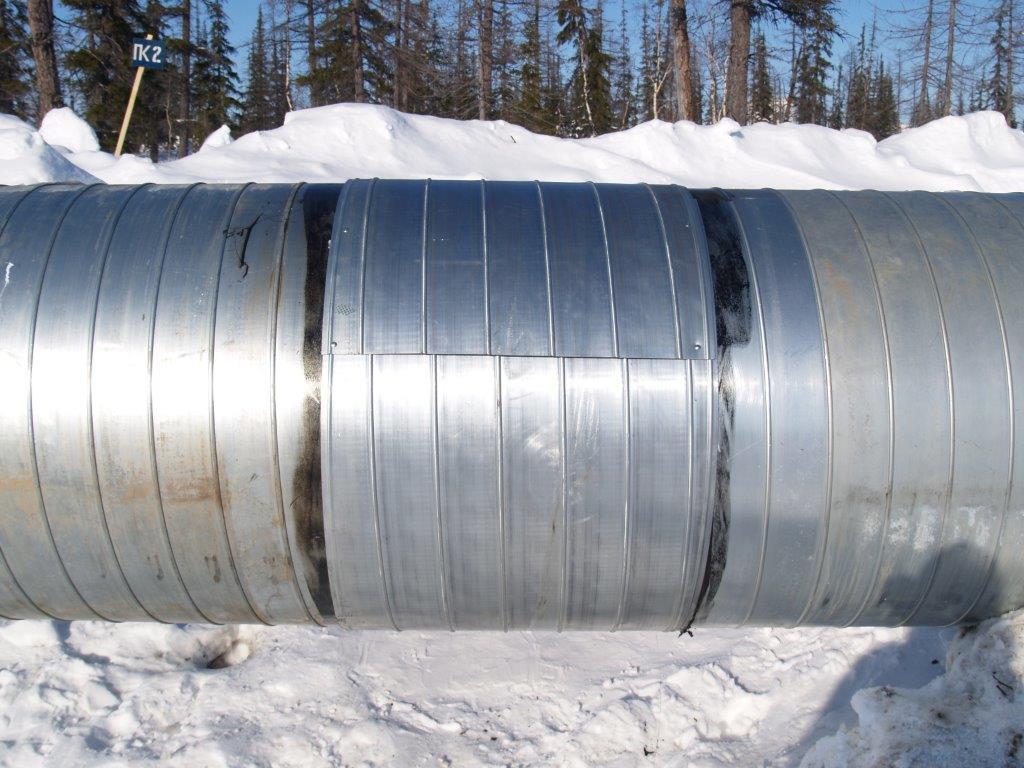

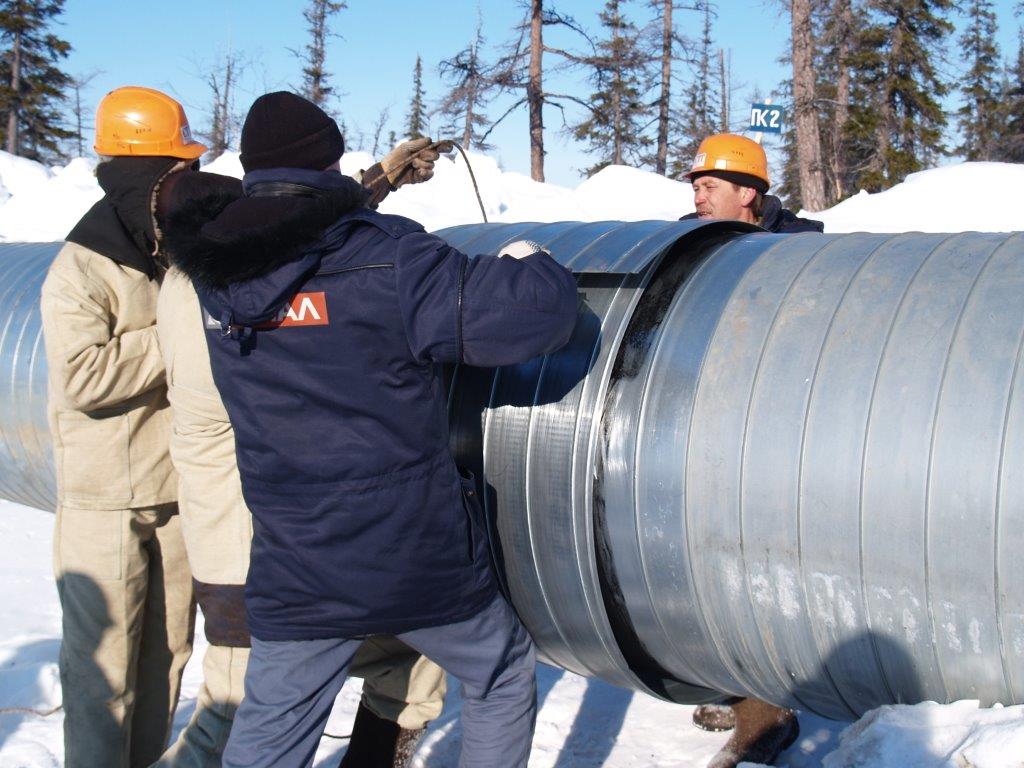

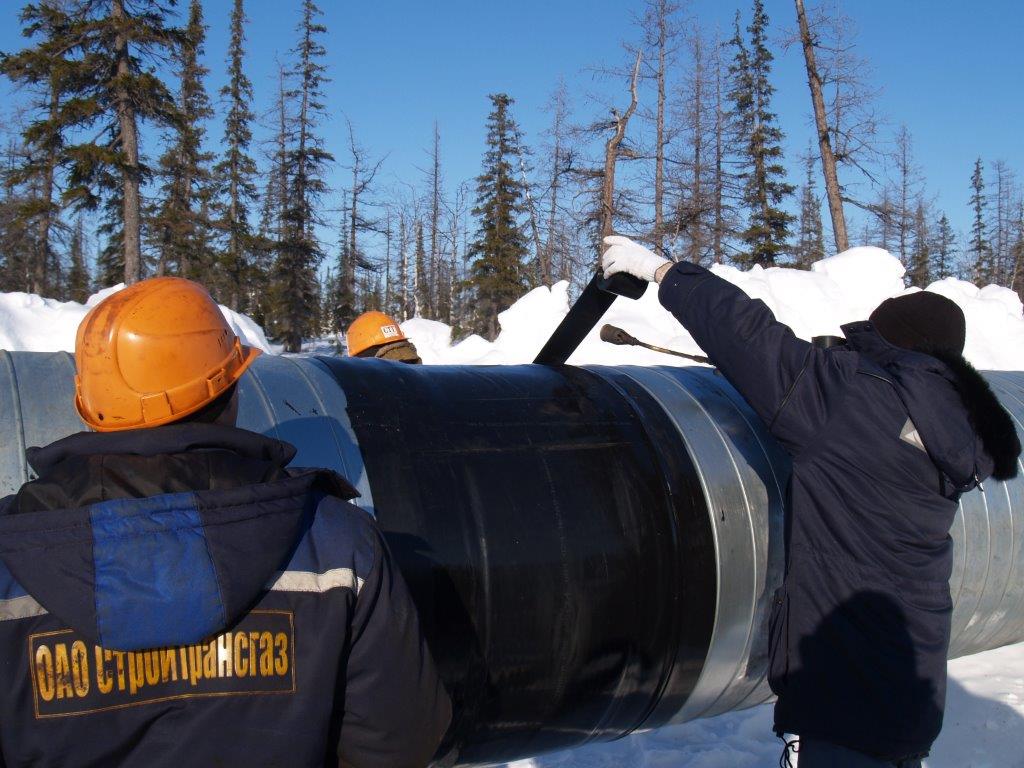

Далее, поверх манжеты ТИАЛ-М устанавливался защитный оцинкованный кожух, дополнительно гидроизолированный адгезивом ТИАЛ-З.
ТИАЛ успешно справился с многослойной защитой стыков этого сложного, адаптированного к климатическим условиям Крайнего Севера, теплоизолированного нефтепровода.








 ТИАЛ-М 820. 350х2.0

Манжета для антикоррозионной защиты

сварного шва

>>







 ТИАЛ-М80 820. 350х2.0

Манжета для антикоррозионной защиты

сварного шва

>>









 ТИАЛ-М 1020. 650х2.4

Манжета для антикоррозионной защиты

сварного шва

>>






















ТИАЛ-З 100х2,0

Для герметизации муфты

 >>
