Дополнительная гидроизоляция краёв муфты

Теплогидроизоляция стыка теплогидроизолированных пенополиуретаном стальных труб в полиэтиленовой оболочке является одним из важнейших этапов строительства ППУ-трубопроводов. Ведь всего один некачественно заделанный стык обязательно вызовет намокание пенополиуретна, в том числе и под надежной заводской оболочкой, и приведет к срабатыванию системы ОДК и коррозии металлической трубы.

В настоящее время широко применяются два метода изоляции стыка ППУ-трубы: это установка неразъемной термоусаживаемой муфты или более дешевая, но не менее надежная изоляция стыка при помощи термоусаживаемых лент.



В свою очередь термоусаживаемые муфты также можно разделить на две группы:

- муфты, выполненные из радиационно-сшитого полиэтилена, которые отличает высокая надежность и большая, до 35%, степень усадки;

- и так называемые, «дутые муфты», отличием которых является низкая стоимость производства и маленькая усадка, как правило, не превышающая 5%.



Остановимся подробнее на «дутых муфтах». Данная продукция изготавливается достаточно просто – от стандартной трубной полиэтиленовой оболочки отрезается кусок п/э трубы длиной 600-750 мм. Далее получившийся цилиндр, при нагревании, незначительно увеличивают в диаметре путем одевания его на конус или методом раздувания и т.п). После остывания муфта готова. В связи с простотой производства, в настоящее время на рынке присутствует большое количество производителей так называемых «дутых муфт», среди которых есть как крупные  уважаемые ППУ-заводы, так и мелкие кустарные производства. Как не сложно догадаться, качество муфты в первую очередь будет зависеть от качества полиэтиленовой оболочки, для уменьшения стоимости которой часто используется вторичный переработанный полиэтилен, включая переплавленные пластиковые стулья и ящики, с добавлением черных красителей. Зачастую определить качество муфты до начала её усадки не представляется возможным. Вот некоторые примеры:

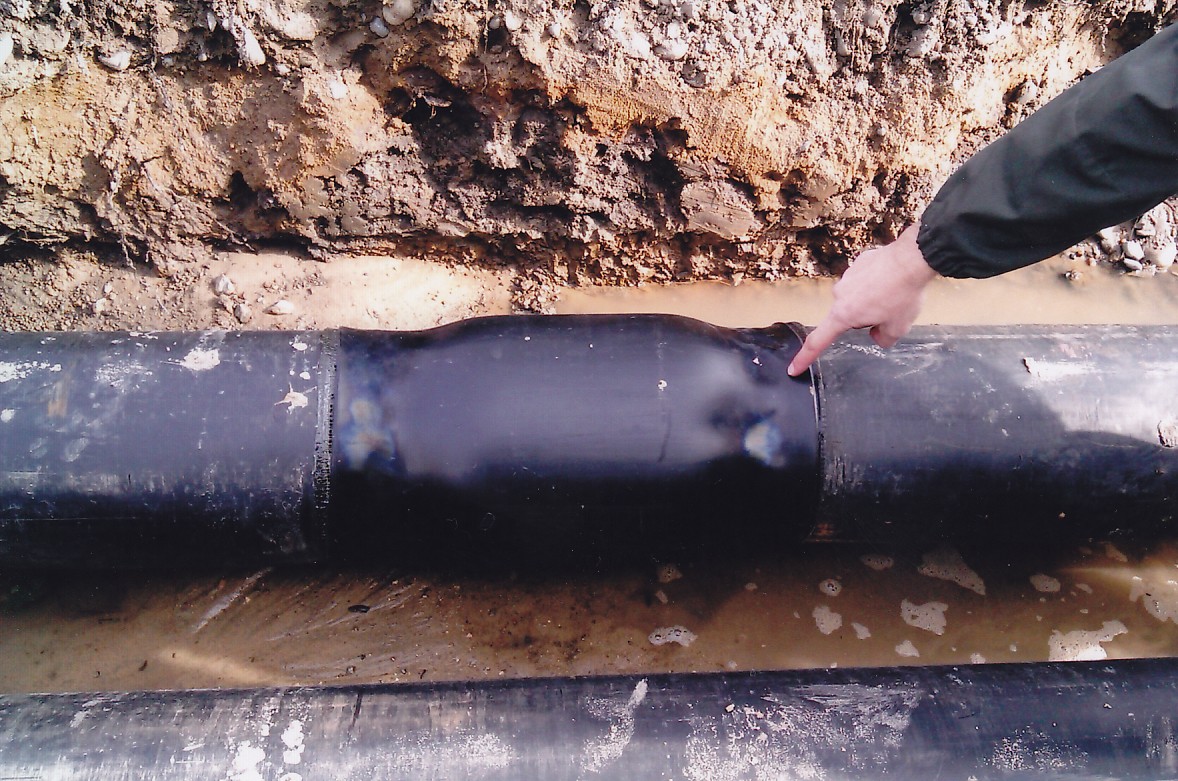

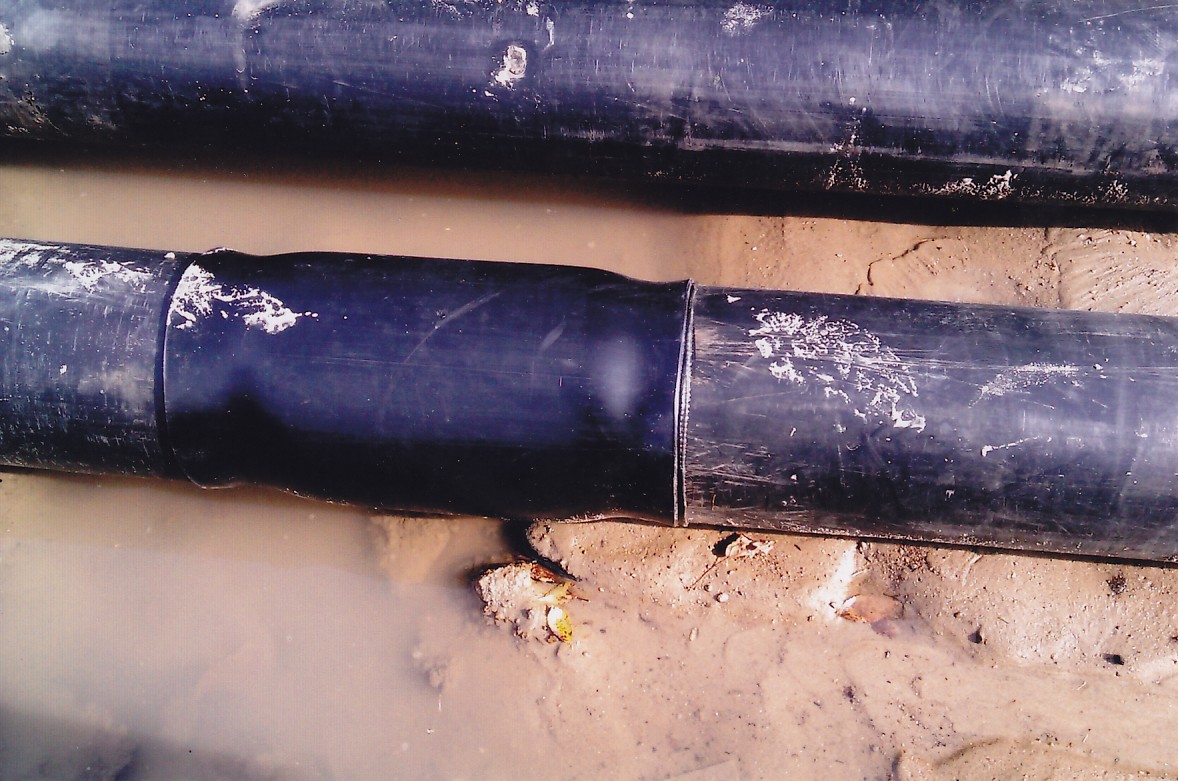

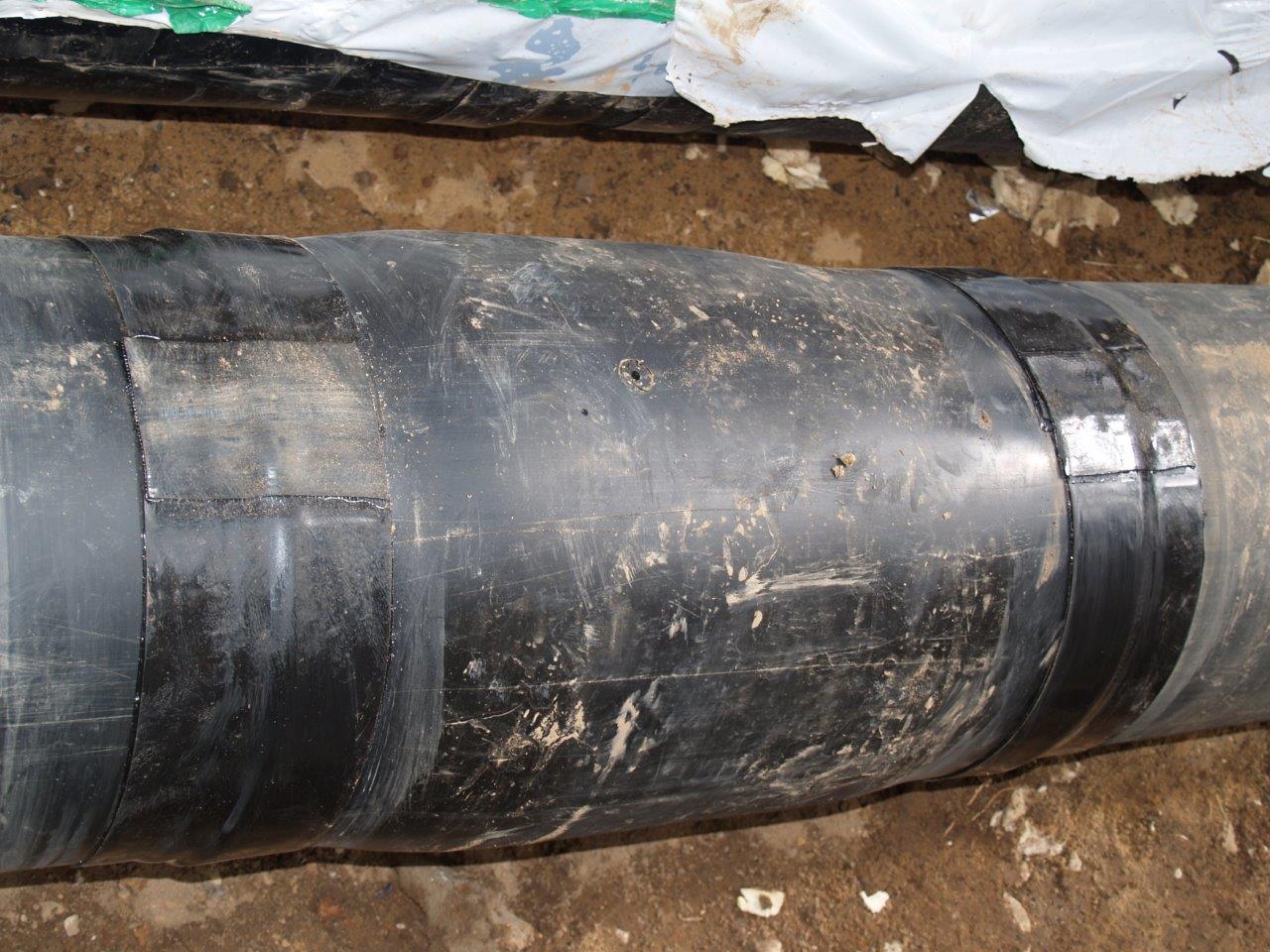

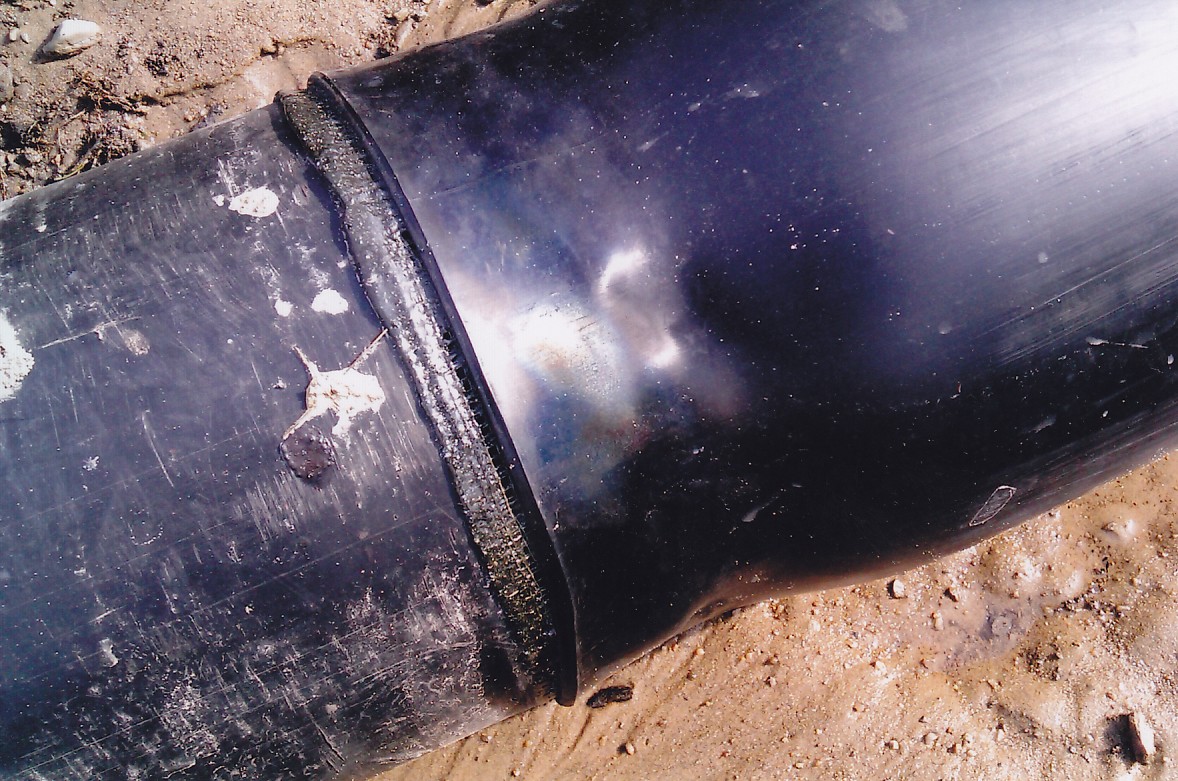

Как видно на представленных фотографиях - усадка у данных муфт отсутствует в принципе, но изолировщик все-таки надеялся на чудо, продолжая греть муфты, допустив перегрев полиэтилена, о чем свидетельствуют характерные цветные разводы. В случае, если усадки муфты не хватает и добиться 100% герметичности не представляется возможным, муфту не обязательно срезать, достаточно провести дополнительную гидроизоляцию концов – на плохо усаженные края муфты устанавливаются так называемые бандажные манжеты, состоящие из ленты ТИАЛ-М в комплекте с замком ТИАЛ-ЗП.

В зависимости от диметра муфты используется различная ширина ленты ТИАЛ-М - 150, 225 или 350мм, с замковой пластиной ТИАЛ-ЗП 150х100, 225х100 или 350х100мм.



Гидроизоляция края усаженной муфты и полиэтиленовой оболочки.

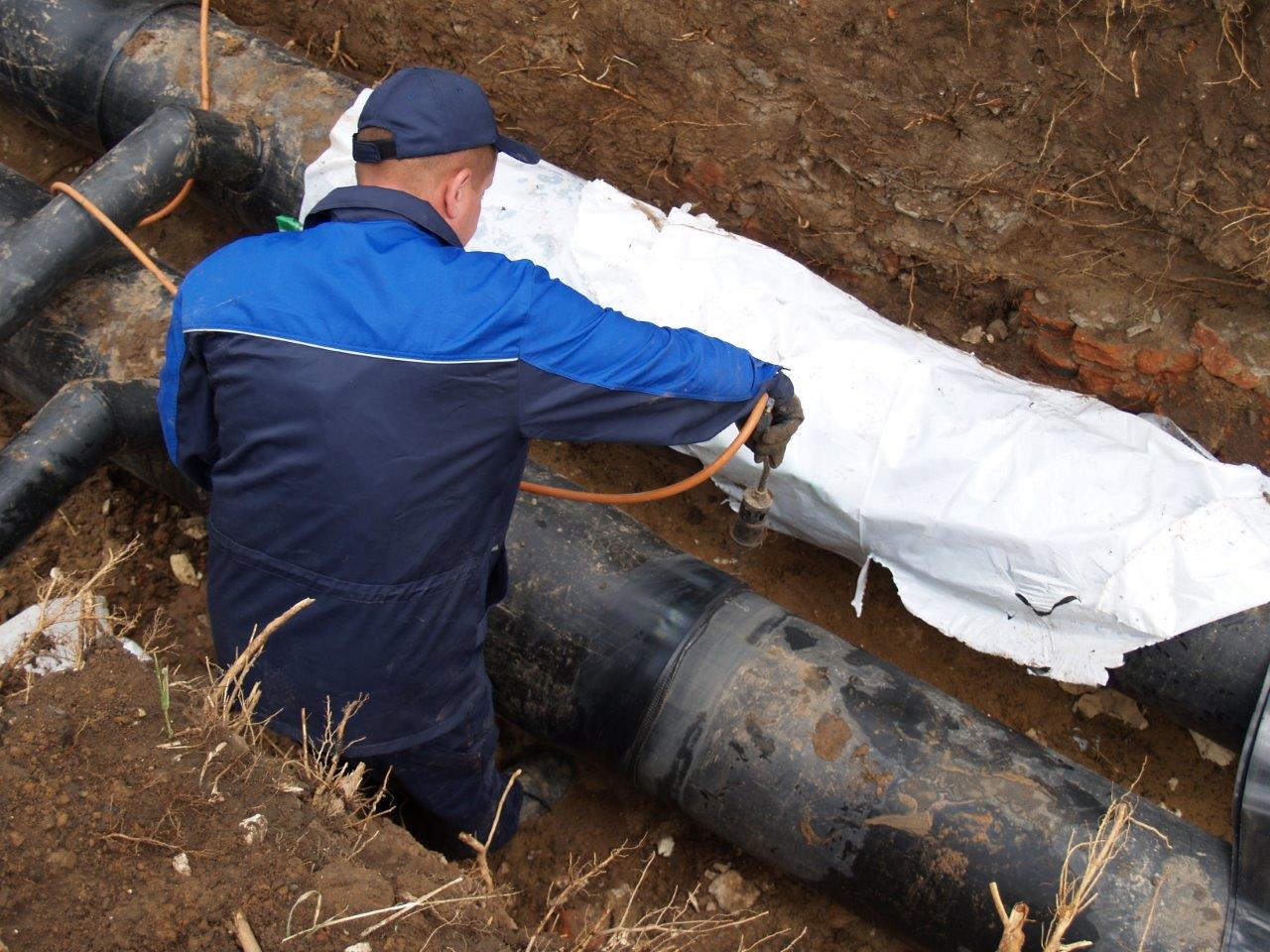

1. Гидроизоляции подлежат оба края усаженной муфты. Край муфты должен располагаться по центру ширины термоусаживающейся ленты. Зона нахлеста муфты на оболочку и сама оболочка должны быть очищены и  прогреты на ширину термоусаживающейся ленты плюс 50мм с каждой стороны до температуры 95+50 С, в случае остывания зоны герметизации после усадки муфты, необходимо догреть ее до требуемой температуры.



2.Лента «ТИАЛ-М» поставляется в рулонах,  необходимо отрезать требуемый размер в соответствии с рекомендациями

Рекомендуемые размеры ленты ТИАЛ-М

Наружный диаметр стальной трубы, мм

Наружный диаметр п/э оболочки, мм

Длина манжеты ТИАЛ-М, м

57

125

0,55

76

140

0,6

89

160

0,65

108

180

0,75

133

225

0,9

159

250

0,95

219

315

1,15

273

400

1,45

325

450

1,6

377

500

1,8

426

560

2

530

710

2,5

630

800

2,8

720

900

3,15

820

1000

3,5

920

1100

3,8

1020

1200

4,15

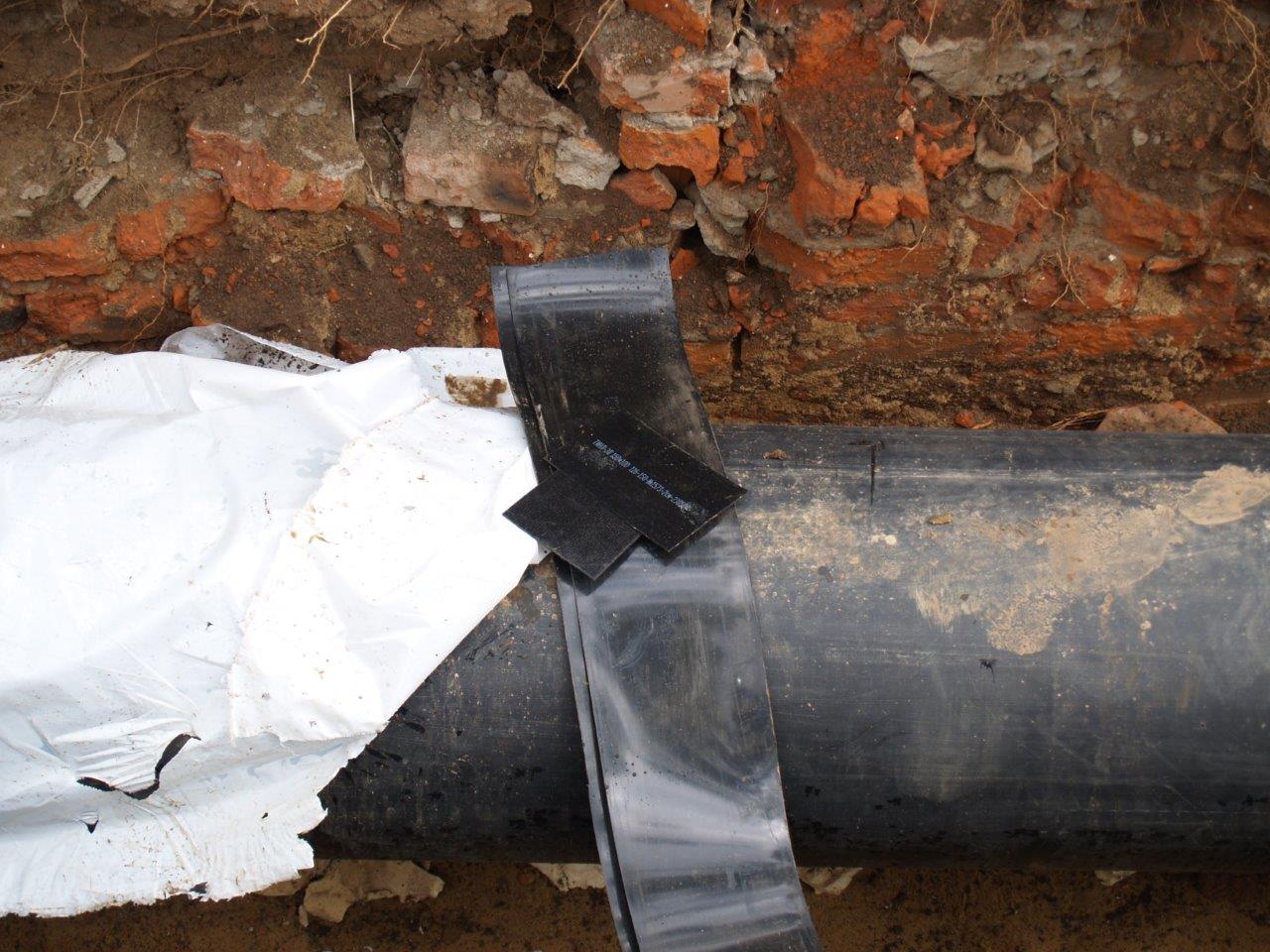

3. Далее необходимо активировать (прогреть) клеевой слой ленты пламенем пропановой горелки до появления блеска, не допуская усадки полиэтиленовой основы. Ленту обернуть вокруг трубы полиэтиленовым покрытием наверх, нахлест ленты должен быть не менее 50мм и располагаться сбоку трубы, сторона ленты с обрезанными углами располагается внизу нахлеста. Прогреть пламенем пропановой горелки внутренний слой ленты в месте нахлеста, не допуская усадки полиэтилена и прижать ленту, используя ролик или термостойкие перчатки.



4. На замковой пластине «ТИАЛ-ЗП» перед установкой прогревается легкоплавкий слой под полиэтиленом. Замковая пластина  устанавливается на нахлест термоусаживающейся ленты полиэтиленовым слоем наверх, а середина нахлеста проходит по середине замковой пластины. Далее необходимо прогреть замковую пластину до выступления контуров нахлеста, после чего произвести прикатку роликом или термостойкой перчаткой для удаления пузырей.

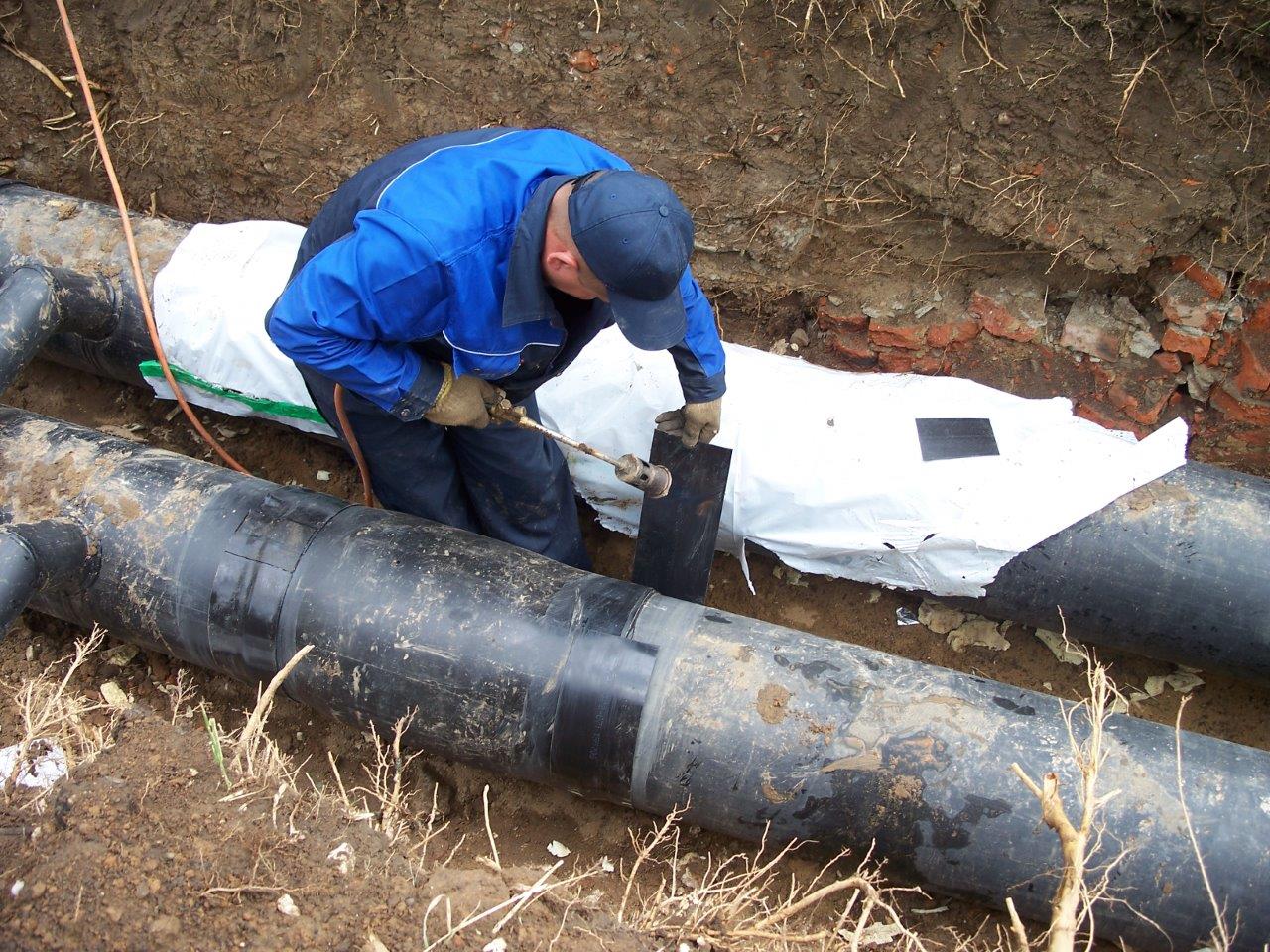

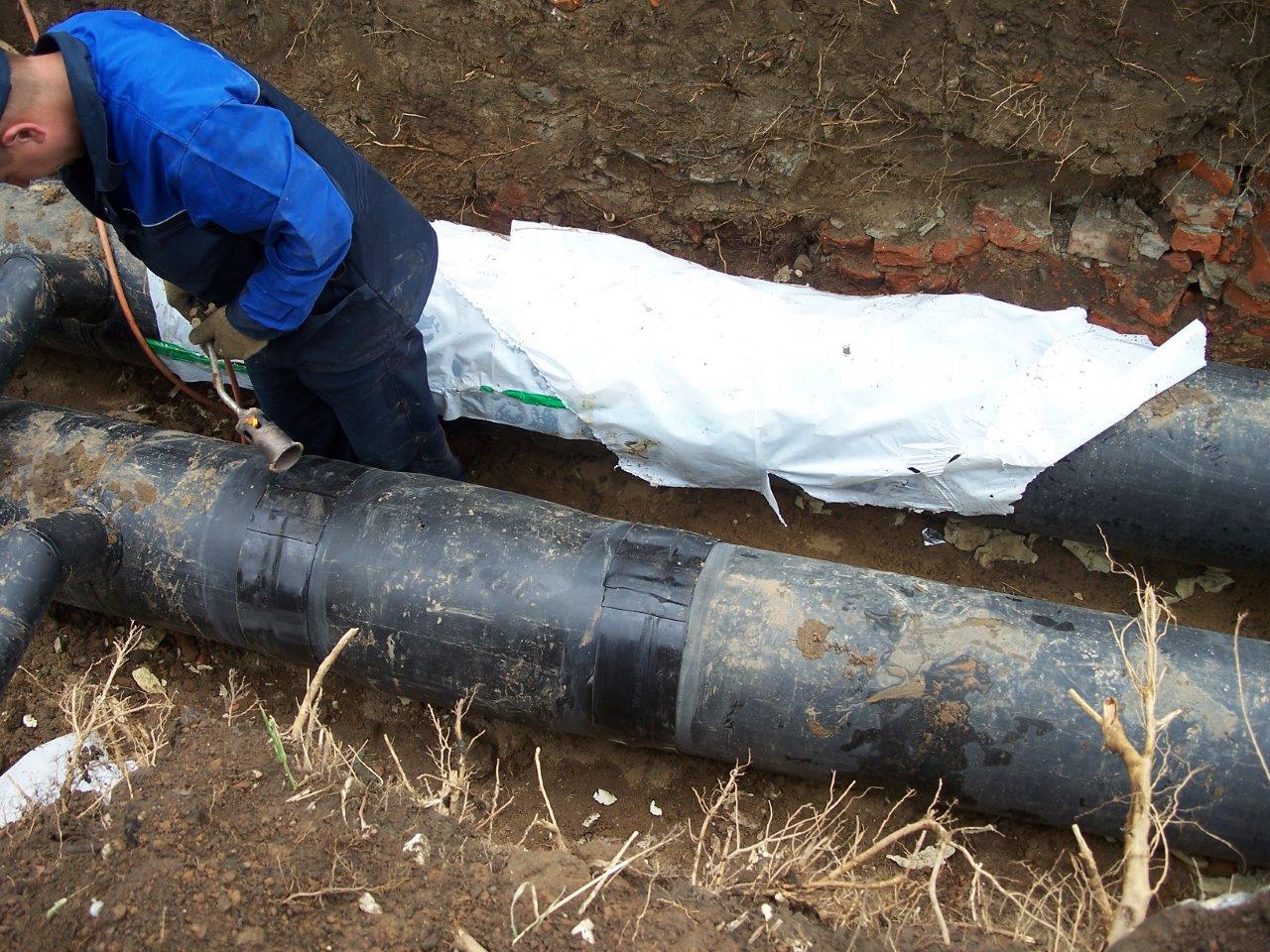

5. Усадку ленты осуществляют движениями пропановой горелки по всему диаметру оболочки от центра ленты к ее краям.
