Герметизирующие манжеты

Для обеспечения качественной герметизации внутреннего пространства образованного между основной трубой и специальным кожухом-патроном большого размера или, как его ещё называют, футляром служат манжеты герметизирующие. При этом диаметр может составлять от 57 до 1720 мм. Необходимость такой герметизации возникает в местах прокладки трубопроводов, которые проходят через автомобильные дороги, железнодорожные пути, различные водные препятствия и в других подобных случаях. Они могут применяться практически в различных климатических зонах и выдерживать большие перепады температур, которые в зимний период могут доходить до -60°С, а летом – до +50°С.

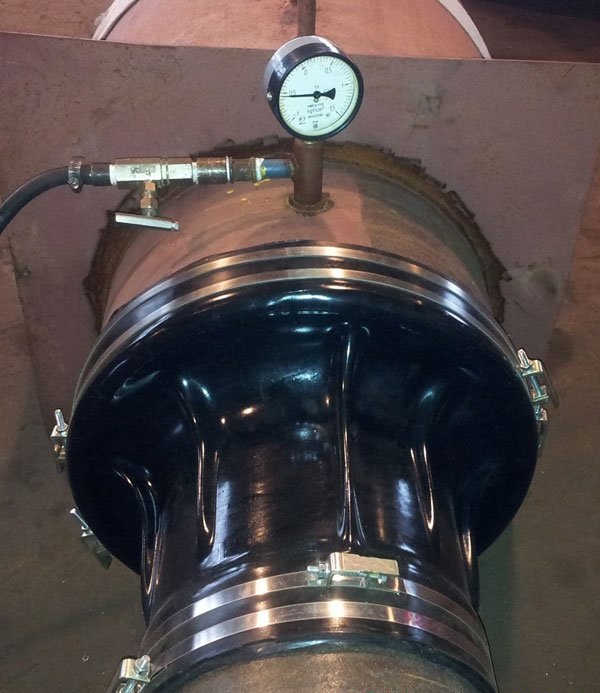

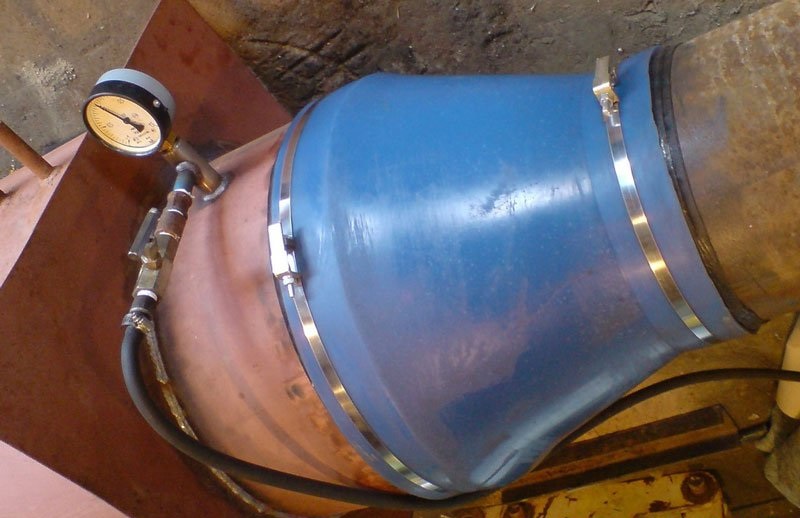

Сами герметизирующие манжеты – это изделия из резины, напоминающие усечённые конусы с концевыми участками цилиндрической формы. При установке манжеты закрепляются на трубу и патрон. Фиксируются они помощи специальных хомутов.



Манжеты герметизирующие могут быть разъёмными и неразъёмные. Разъёмные манжеты используют на действующих трубопроводах, в тех случаях, когда рабочая труба не может быть разрезана при проведении капремонта перехода. Неразъёмные – применяются при строительстве трубопроводов или в случаях, когда в период капитального ремонта перехода труба подлежит замене.



Пример заказа неразъемной манжеты герметизирующей МГ
Манжета герметизирующая МГ 1020/1220 А1, Тип 2 по ТУ 2531-007-01297858-2002, где: А-армированная тканью; 1-группа резины; Тип 2-изготовлено неформовым способом; 1020-диаметр рабочего трубопровода; 1220-диаметр защитного кожуха (футляра).



Пример заказа разъемной манжеты герметизирующей МГ
Манжета герметизирующая МГ 1020/1220 А1, Тип 2 Р по ТУ 2531-007-01297858-2002, где: А-армированная тканью; 1-группа резины; Тип 2-изготовлено неформовым способом; Р-разъемная; 1020-диаметр рабочего трубопровода; 1220-диаметр защитного кожуха (футляра).







Укрытие защитное

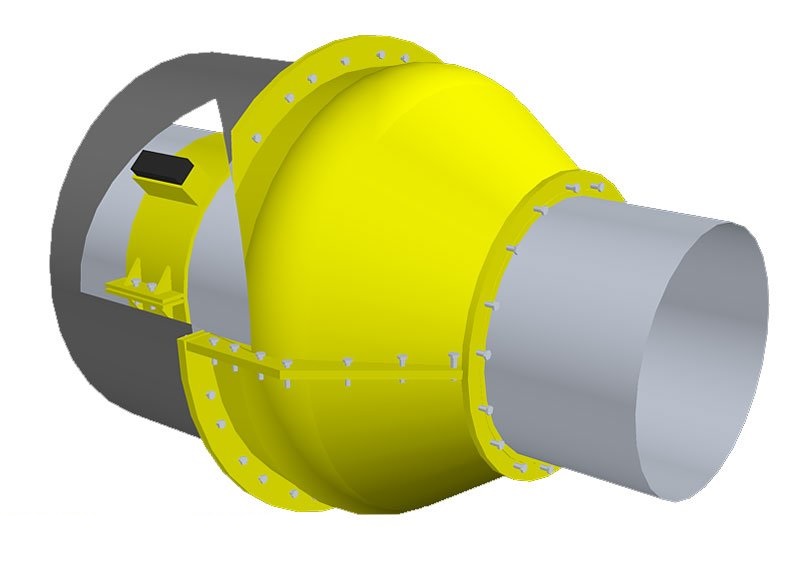

Для обеспечения надёжной защиты самой манжеты используется так называемое укрытие защитное манжеты герметизирующей – УЗМГ. Наличие его предусмотрено существующими стандартами, и установка его является обязательной. Следует отметить, что эти укрытия манжет могут эксплуатироваться так же, как и сами манжеты в различных климатических условиях.



Диэлектрические кольца

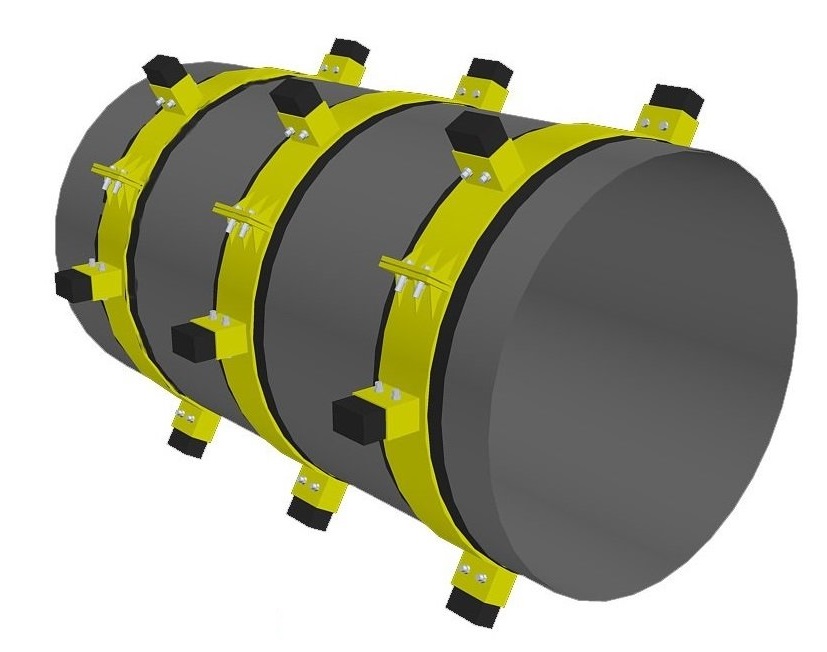

Для отделения основной трубы от футляра и надёжной механической защиты изоляции применяют специальные диэлектрические опорно-центрирующие кольца, которые позволяют значительно упростить процесс протаскивания основной трубы через патрон. Кольца состоят из сегментов, собранных при помощи болтовых соединений. Они имеют высокие показатели устойчивости к химической коррозии, большим перепадам давления, различным механическим воздействиям и термическим ударам. Количество их определяется на стадии подготовки проектной документации и напрямую зависит от типа трубопровода, а также возможных нагрузок.

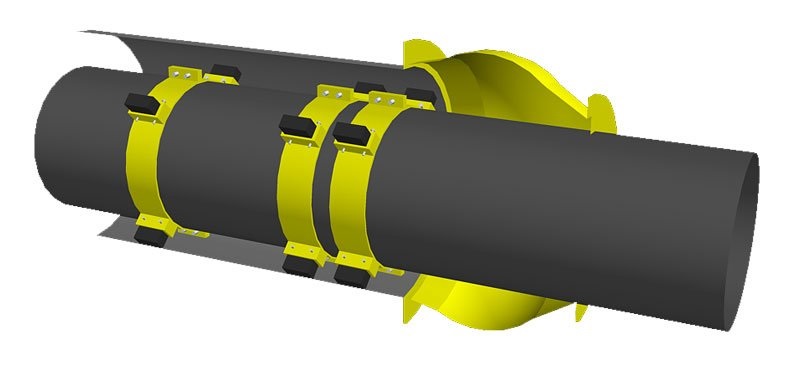

Все эти три продукта применяются совместно: манжеты герметизирующие, опорно-направляющие кольца ОНК и укрытие защитное манжеты герметизирующей УЗМГ.
