Гидроизоляция теплоизоляционного слоя торцов

Термоусаживающаяся заглушка ТИАЛ-ТУЗ предназначена для защиты теплового пенополиуретанового слоя торцов труб и фасонных изделий при их транспортировке и хранении от воздействия дождевых, паводковых и образовавшихся при таянии снега вод, а также снега и грязи.

Заглушка ТИАЛ-ТУЗ представляет собой формованный переходной цилиндр заданных диаметров в комплекте с герметизирующим адгезивом. ТИАЛ-ТУЗ производится из радиационно-модифицированного (радиационно-сшитого) полиэтилена, имеющего степень усадки более 40%. Применение материалов с большой усадкой позволяет добиться качественной защиты ППУ слоя за счет большого усилия усадки и как следствие сильного краевого обжатия.

Радиационно-модифицированный полиэтилен обеспечивает длительную защиту от воздействия ультрафиолетового излучения при хранении трубы на открытом воздухе (до 1 года).

Одинаково качественно термоусаживающаяся заглушка ТИАЛ-ТУЗ выполняет свои функции на трубопроводе с спиралевитой оцинкованной или полиэтиленовой оболочкой.

Заглушка ТИАЛ-ТУЗ является расходным материалом, обеспечивая герметичность конструкции до момента изоляции стыковых соединений трубопровода на трассе.

В этом случае большое значение приобретает стоимость изделия. ТИАЛ-ТУЗ не испытывает каких-либо силовых воздействий, что позволяет сделать конечную толщину заглушки не более 0,8 мм без потери качества и обеспечить низкую стоимость изделия.

В качестве адгезива для герметизации краевых зон используется поставляемый в комплекте с заглушкой мастичный заполнитель, изготовленный на основе битумных смол с пластифицирующими добавками бутилкаучуков.

Монтаж заглушек ТИАЛ-ТУЗ осуществляется до момента отгрузки труб заказчикам на заводах по производству теплоизоляционного ППУ покрытия трубопроводов штатными сотрудниками предприятия.

Поставка заглушек ТИАЛ-ТУЗ осуществляется в удобной полиэтиленовой упаковке по десять штук в каждой, вставленных друг в друга.





Наружный диаметр стальной трубы, мм

Наружный диаметр п/э оболочки, мм

76 140

89

160

108

180

114

200

133

225

159

250

219

315

273

400

325

450

377

500

426

560

530

710

630

800

720

900

820

100

920

1100

1020

1200

1220

1425

1420

1600





По согласованию с заводом-изготовителем и потребителем, допускается изготовление термоусаживающихся заглушек другой длины









Информация для формирования заказа:



ТИАЛ-ТУЗ 114х200 ТУ 2246-004-86666777-2009

Диаметр стальной трубы: 89-1420 мм

Диаметр оболочки: 160-1600 мм











Технология нанесения

Работы производятся при температуре  не ниже -10оС

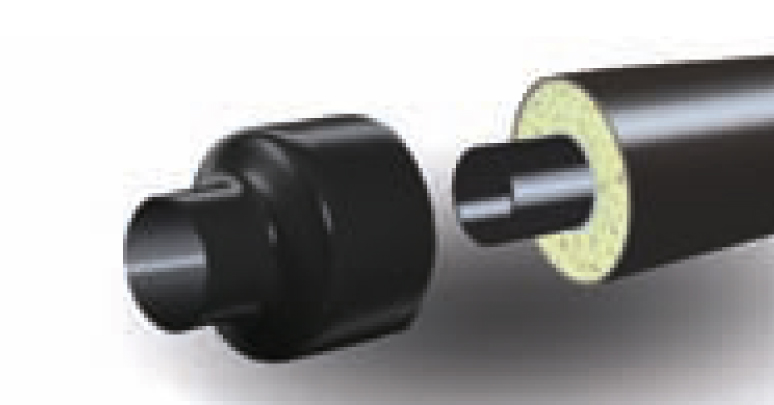

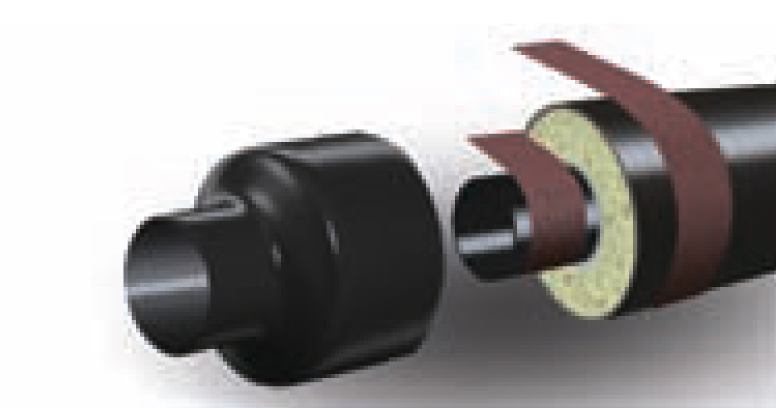

Очистить неизолированную часть стальной трубы и гидрозащитную оболочку от грязи, пыли, влаги на расстояние 100-150 мм. от торцов оболочки и стальной трубы соответственно. Придать дополнительную шероховатость очищенным участкам наждачной бумагой (кордщеткой). Установить на подготовленные участки герметизирующие ленты.

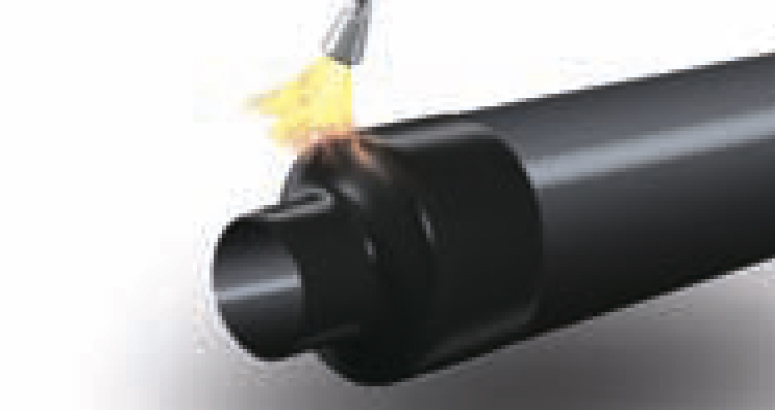

Мягким пламенем горелки круговыми движениями усадить заглушку на гидрозащитную оболочку и металлическую часть трубы.











ТИАЛ-ТУЗ

Опыт применения заглушек ТИАЛ-ТУЗ



>>
